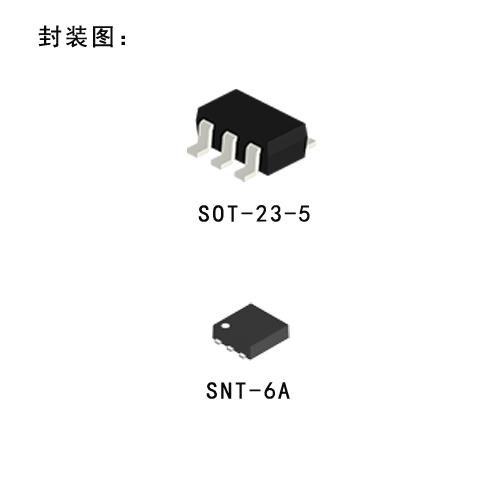

S-8240A
1節電池用電池保護IC S-8240A系列 描述：
特點：
用途：
|
S8240A.pdf
|
S-8240B
1節電池用電池保護IC S-8240B系列 描述：
特點：
用途：
|
|
S-8200A
1節電池用電池保護IC S-8200A系列 描述： S-8200A系列內置高精度電壓檢測電路和延遲電路，是用於鋰離子/鋰聚合物可充電電池的保護IC。 本IC最適合於對1節鋰離子/鋰聚合物可充電電池組的過充電、過放電和過電流的保護。 特點：
用途：
|
|
S-8211C
1節電池用電池保護IC S-8211C系列 描述：
特點：
用途：
|
|
S-8211D
1節電池用電池保護IC S-8211D系列 描述：
特點：
用途：
|
|
S-8261
1節電池用電池保護IC S-8261系列 描述：
特點：
用途：
|
|
S-82B1A
帶充放電控制功能 1節電池用電池保護IC S-82B1A系列 描述：
特點：
用途：
|
|
S-8230A/B
帶放電控制功能 1節電池用電池保護IC S-8230A/B系列 描述：
特點：
用途：
|
|
S-8250A
帶放電控制功能 1節電池用電池保護IC S-8250A系列 描述：
特點：
用途：
|
|
S-8250B
帶放電控制功能 1節電池用電池保護IC S-8250B系列 描述：
特點：
用途：
|
|
S-82A1A
1節電池用電池保護IC S-82A1A系列 描述：
特點：
用途：
|
|

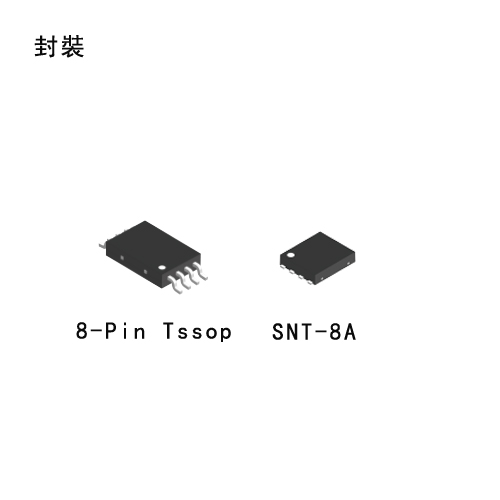

S-8252
2節電池串聯用電池保護IC S-8252系列 描述：
特點：
用途：
|
|
S-8262A
2節電池串聯用電池保護IC S-8262A系列 描述：
特點：
用途：
|
|

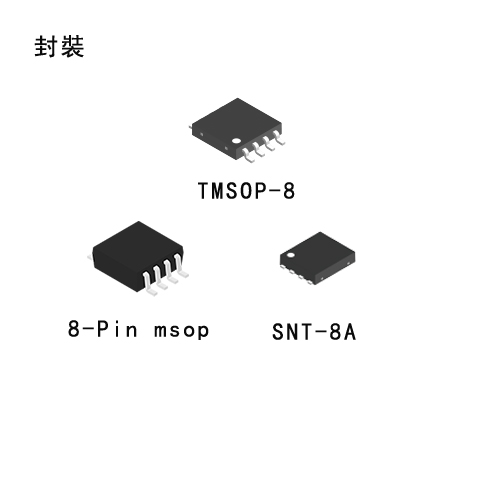

S-8253C/D
2節/3節串聯用電池保護IC S-8253C/D系列 描述：
特點：
用途：
|
|
S-8243A/B
3節/4節串聯用電池保護IC S-8243A/B系列 描述：
特點：
用途：
|
|
S-8254A
3節/4節串聯用電池保護IC S-8254A系列 描述：
特點：
用途：
|
|
S-8204A
3節/4節串聯用電池保護IC S-8204A系列 描述：
特點：
用途：
|
|
S-8204B
3節/4節串聯用電池保護IC S-8204B系列 描述：
特點：
用途：
|
|
S-8225A
3節 ~ 5節電池串聯用電池監視IC S-8225A系列 描述：
特點：
用途：
|
|
S-8225B
3節 ~ 5節電池串聯用電池監視IC S-8225B系列 描述：
特點：
用途：
|
|
S-8205A/B
4節/5節電池串聯用電池保護IC S-8205A/B系列 描述：
特點：
用途：
|
|

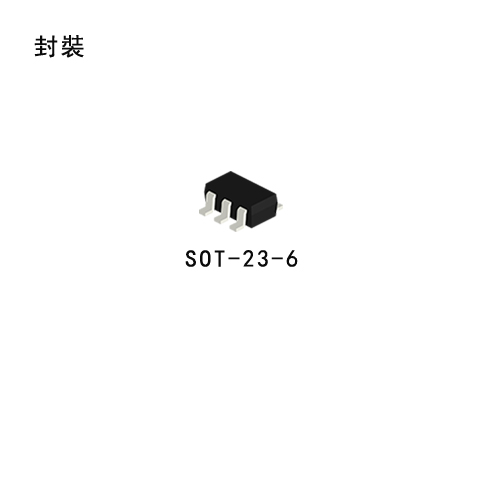

S-8206A
1節電池用電池保護IC (二級保護用) S-8206A系列 描述：
特點：
用途：
|
|
S-8244
1～4節串聯用電池保護IC(二級保護用) S-8244系列 描述：
特點：
用途：
|
|
S-8213
2節 / 3節電池串聯用電池保護 IC (二級保護用) S-8213系列 描述：
特點：
用途：
|
|
S-8264A/B/C
2~4節電池串聯用電池保護IC (二級保護用) S-8264A/B/C系列 描述：
特點：
用途：
|
|
S-8215A
3節~5節電池串聯用電池保護 IC (二級保護用) S-8215A系列 描述：
特點：
用途：
|
|
S-8259A
1節電池用電池監視IC S-8259A系列 描述：
特點：
用途：
|
|

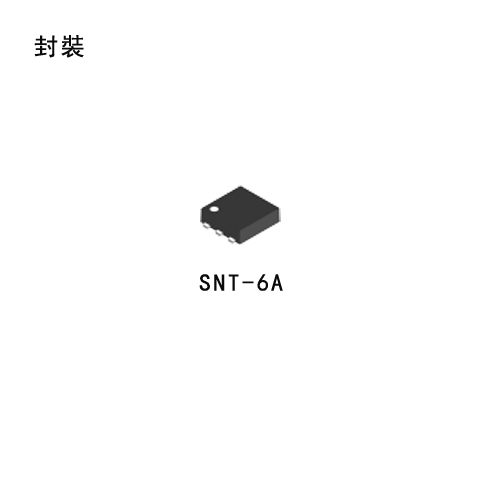

S-8211E
1節電池用電池保護IC S-8211E系列 描述：
特點：
用途：
|
|
S-8209A
帶電量平衡功能的電池保護用IC S-8209A系列 描述：
特點：
用途：
|
|
S-8209B
帶電量平衡功能的電池保護用IC S-8209B系列 描述：
特點：
用途：
|
|
S-8229
電池監視用IC S-8229系列 描述：
特點：
用途：
|
|
S-8239A
多節電池串聯用過電流監視IC S-8239A系列 描述：
特點：
用途：
|
|
S-8239B
多節電池串聯用過電流監視IC S-8239B系列 描述：
特點：
用途：
|
|
S-8249
帶電量平衡功能的電壓監視用IC S-8249系列 描述：
特點：
用途：
|
|
S-82U1A
帶報警功能 1節電池用電池保護IC S-82U1A系列 描述： 內置高精度電壓檢測電路和延遲電路，是用於鋰離子 / 鋰聚合物可充電電池的保護IC。最適合於對1節鋰離子 / 鋰聚合物可充電電池組的過充電、過放電和過電流的保護。通過使用外接過電流檢測電阻，實現受溫度變化影響小的高精度過電流保護。具有報警功能，可檢測過充電檢測之前的電壓。 特點：
過充電檢測電壓 3.500 V ~ 4.800 V (5 mV進階) 精度±12 mV 過充電解除電壓 3.100 V ~ 4.800 V*1 精度±50 mV 報警狀態檢測電壓 3.500 V ~ 4.800 V (5 mV進階) 精度±12 mV 報警滯後電壓 0 V, 0.010 V, 0.020 V 精度±5 mV 過放電檢測電壓 2.000 V ~ 3.000 V (10 mV進階) 精度±50 mV 過放電解除電壓 2.000 V ~ 3.400 V*2 精度±75 mV 放電過電流1檢測電壓 3 mV ~ 100 mV (0.5 mV進階) 精度±1 mV 放電過電流2檢測電壓 10 mV ~ 100 mV (1 mV進階) 精度±2 mV 負載短路檢測電壓 20 mV ~ 100 mV (1 mV進階) 精度±4.5 mV 充電過電流檢測電壓 −100 mV ~ −3 mV (0.5 mV進階) 精度±1 mV
放電過電流狀態解除條件 : 斷開負載放 電過電流狀態解除電壓 : 放電過電流解除電壓 (VRIOV) = VDD × 0.8 (典型值)
AO端子輸出邏輯 : 動態 "H"、動態 "L" AO端子輸出方式 : CMOS輸出、N溝道開路漏極輸出 AO端子 = "L" 時的連接 : VSS端子、VM端子 充電控制功能 : 有、無
工作時 : 2.5 μA (典型值)、5.0 μA (最大值) (Ta = +25°C) 休眠時 : 50 nA (最大值) (Ta = +25°C) 過放電時 : 0.5 μA (最大值) (Ta = +25°C)
用途：
|
|
S-82L1A
帶報警功能 1節電池用電池保護IC S-82L1A系列 描述： 內置高精度電壓檢測電路和延遲電路，是用於鋰離子 / 鋰聚合物可充電電池的保護IC。 S-82L1A系列最適合於對1節鋰離子 / 鋰聚合物可充電電池組的過充電、過放電和過電流的保護。 通過報警功能，可檢測過充電檢測之前的電壓。 特點：
過充電檢測電壓 4.200 V ~ 4.600 V (5 mV進階) 精度±12 mV 過充電解除電壓 4.000 V ~ 4.600 V*1 精度±50 mV 過放電檢測電壓 2.000 V ~ 3.000 V (10 mV進階) 精度±50 mV 過放電解除電壓 2.000 V ~ 3.400 V*2 精度±100 mV 報警狀態檢測電壓 4.200 V ~ 4.600 V (5 mV進階) 精度±12 mV 放電過電流檢測電壓 0.003 V ~ 0.100 V (1 mV進階) 精度±3 mV 負載短路檢測電壓 0.010 V ~ 0.100 V (5 mV進階) 精度±7 mV 充電過電流檢測電壓 −0.100 V ~ −0.003 V (1 mV進階) 精度±3 mV
放電過電流狀態解除條件 : 斷開負載 放電過電流狀態解除電壓 : VRIOV = VDD × 0.8 (典型值)
AO端子輸出邏輯 : 動態 "L" AO端子輸出方式 : CMOS輸出、N溝道開路漏極輸出 AO端子 = "L" 時的連接 : VSS端子、VM端子
工作時 : 800 nA (典型值)、1500 nA (最大值) (Ta = +25°C) 休眠時 : 50 nA (最大值) (Ta = +25°C) 過放電時 : 500 nA (最大值) (Ta = +25°C)
用途 ：
|
|
S-82T1A
帶報警功能 1節電池用電池保護IC S-82T1A系列 描述： 內置高精度電壓檢測電路和延遲電路，是用於鋰離子 / 鋰聚合物可充電電池的保護IC。最適合於對1節鋰離子 / 鋰聚合物可充電電池組的過充電、過放電和過電流的保護。通過使用外接過電流檢測電阻，實現受溫度變化影響小的高精度過電流保護。通過報警功能，可檢測過充電檢測之前的電壓。 特點：
過充電檢測電壓 3.500 V ~ 4.800 V (5 mV進階) 精度±12 mV 過充電解除電壓 3.100 V ~ 4.800 V*1 精度±50 mV 報警狀態檢測電壓 3.500 V ~ 4.800 V (5 mV進階) 精度±12 mV 報警滯後電壓 0 V, 0.010 V, 0.020 V 精度±5 mV 過放電檢測電壓 2.000 V ~ 3.000 V (10 mV進階) 精度±50 mV 過放電解除電壓 2.000 V ~ 3.400 V*2 精度±75 mV 放電過電流1檢測電壓 3 mV ~ 100 mV (0.5 mV進階) 精度±1.5 mV 放電過電流2檢測電壓 10 mV ~ 100 mV (1 mV進階) 精度±3 mV 負載短路檢測電壓 20 mV ~ 100 mV (1 mV進階) 精度±5 mV 充電過電流檢測電壓 −100 mV ~ −3 mV (0.5 mV進階) 精度±1.5 mV
放電過電流狀態解除條件 : 斷開負載 放電過電流狀態解除電壓 : 放電過電流解除電壓 (VRIOV) = VDD × 0.8 (典型值)
AO端子輸出邏輯 : 動態 "H"、動態 "L" AO端子輸出方式 : CMOS輸出、N溝道開路漏極輸出 AO端子 = "L" 時的連接 : VSS端子、VM端子 充電控制功能 : 有、無
工作時 : 2.5 μA (典型值)、5.0 μA (最大值) (Ta = +25°C) 休眠時 : 50 nA (最大值) (Ta = +25°C) 過放電時 : 0.5 μA (最大值) (Ta = +25°C)
用途：
|
|
S-82V1A
帶報警功能 1節電池用電池保護IC S-82V1A系列 描述： 內置高精度電壓檢測電路和延遲電路，是用於鋰離子 / 鋰聚合物可充電電池的保護IC。最適合於對1節鋰離子 / 鋰聚合物。可充電電池組的過充電、過放電和過電流的保護。通過使用外接過電流檢測電阻，實現受溫度變化影響小的高精度過電流保護。通過報警功能，可檢測過充電檢測之前的電壓。 特點：
過充電檢測電壓 3.500 V ~ 4.800 V (5 mV進階) 精度±12 mV 過充電解除電壓 3.100 V ~ 4.800 V*1 精度±50 mV 報警狀態檢測電壓 3.500 V ~ 4.800 V (5 mV進階) 精度±12 mV 報警滯後電壓 0 V, 0.010 V, 0.020 V 精度±5 mV 過放電檢測電壓 2.000 V ~ 3.000 V (10 mV進階) 精度±50 mV 過放電解除電壓 2.000 V ~ 3.400 V*2 精度±75 mV 放電過電流1檢測電壓 3 mV ~ 100 mV (0.25 mV進階) 精度±0.75 mV 放電過電流2檢測電壓 6 mV ~ 100 mV (0.5 mV進階) 精度±1.5 mV 負載短路檢測電壓 20 mV ~ 100 mV (1 mV進階) 精度±4 mV 充電過電流檢測電壓 −100 mV ~ −3 mV (0.25 mV進階) 精度±0.75 mV
放電過電流狀態解除條件 : 斷開負載 放電過電流狀態解除電壓 : 放電過電流解除電壓 (VRIOV) = VDD × 0.8 (典型值)
AO端子輸出邏輯 : 動態 "H"、動態 "L" AO端子輸出方式 : CMOS輸出、N溝道開路漏極輸出 AO端子 = "L" 時的連接 : VSS端子、VM端子 充電控制功能 : 有、無
工作時 : 2.5 μA (典型值)、5.0 μA (最大值) (Ta = +25°C) 休眠時 : 50 nA (最大值) (Ta = +25°C) 過放電時 : 0.5 μA (最大值) (Ta = +25°C)
用途：
|
|

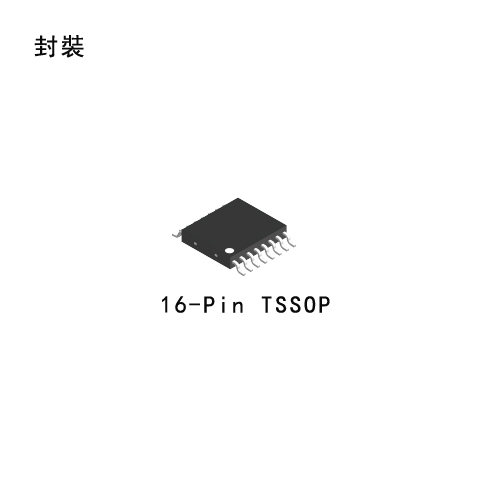

S-82C4A/5A
4節 / 5節串聯用電池保護IC S-82C4A/5A系列 描述： 內置溫度保護電路、高精度電壓檢測電路和延遲電路，是用於鋰離子可充電電池的保護IC。通過專用的連接端子外接NTC熱敏電阻器，可進行溫度保護。最適合於對4節 / 5節串聯用鋰離子可充電電池組的過充電、過放電和過電流的保護。 特點：
過充電檢測電壓n 3.900 V ~ 4.500 V (25 mV進階) 精度±20 mV 過充電解除電壓n 3.500 V ~ 4.500 V*1 精度±50 mV 過放電檢測電壓n 2.000 V ~ 3.200 V (100 mV進階) 精度±50 mV 過放電解除電壓n 2.000 V ~ 3.400 V*2 精度±100 mV
放電過電流1檢測電壓 10 mV ~ 200 mV (5 mV進階) 精度±5 mV 放電過電流2檢測電壓 20 mV ~ 300 mV (5 mV進階) 精度±10 mV 負載短路檢測電壓 50 mV ~ 400 mV (10 mV進階) 精度±20 mV
充電過電流檢測電壓 −200 mV ~ −10 mV (5 mV進階) 精度±5 mV
高溫充放電禁止溫度 +40°C ~ +85°C (1°C進階) 精度±3°C*3 高溫充電禁止溫度 +40°C ~ +85°C (1°C進階) 精度±3°C*3 低溫充電禁止溫度 −40°C ~ +10°C (1°C進階) 精度±3°C*3 低溫充放電禁止溫度 −40°C ~ +10°C (1°C進階) 精度±3°C*3
工作時 : 5.0 μA (典型值), 10 μA (最大值) (Ta = +25°C) 休眠時 : 0.1 μA (最大值) (Ta = +25°C) 節能時 : 0.1 μA (最大值) (Ta = +25°C)
用途：
|
|

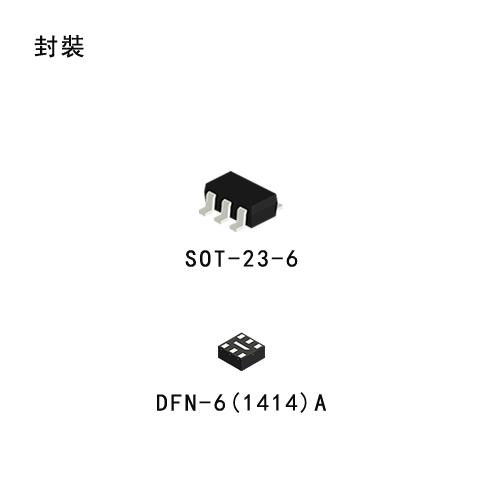

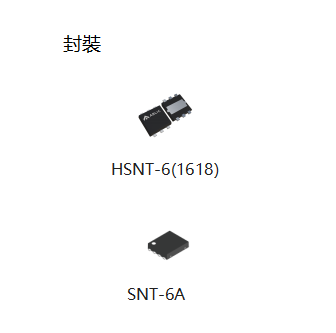

S-82B1B
1節電池組用節電功能電池保護IC S-82B1B系 描述： S-82B1B系列是鋰離子/鋰聚合物充電電池的保護IC，內置高精度電壓檢測電路和延遲電路。適用於保護1節鋰離子/鋰聚合物可充電電池組免受過充電、過放電和過電流的影響。 特點： • 高精度電壓檢測電路 過充電檢測電壓 3.500 V ~ 4.600 V (5 mV進階) 精度±20 mV 過充電解除電壓 3.100 V ~ 4.600 V*1 精度±50 mV 過放電檢測電壓 2.000 V ~ 3.000 V (10 mV進階) 精度±50 mV 過放電解除電壓 2.000 V ~ 3.400 V*2 精度±100 mV 放電過電流檢測電壓1 0.010 V ~ 0.100 V (1 mV進階) 精度±3 mV 放電過電流檢測電壓2 0.030 V ~ 0.200 V (1 mV進階) 精度±5 mV 負載短路檢測電壓 0.050 V ~ 0.500 V (5 mV進階) 精度±20 mV 充電過電流檢測電壓 −0.100 V ~ −0.010 V (1 mV進階) 精度±3 mV • 各種檢測延遲時間僅通過內置電路即可實現 (不需要外接電容) • 節電功能 可選擇PS端子的控制邏輯 : 動態 "H"、動態 "L" 可選擇PS端子的內部電阻連接 : 上拉、下拉 可選擇PS端子的內部電阻值 : 1.0 MΩ、2.0 MΩ、3.0 MΩ、4.0 MΩ、5.0 MΩ • 可選擇向0 V電池充電的功能 : 允許、禁止 • 休眠功能 • 可選擇放電過電流狀態的解除條件 : 斷開負載、連接充電器 • 可選擇放電過電流狀態的解除電壓 : 放電過電流檢測電壓1 (VDIOV1)、 放電過電流解除電壓 (VRIOV) = VDD × 0.8 (典型值) • 高耐壓 : VM端子、CO端子 : 絕對最大額定值28 V • 工作溫度範圍廣 : Ta = −40°C ~ +85°C • 消耗電流低 工作時 : 2.0 μA (典型值)、4.0 μA (最大值) (Ta = +25°C) 休眠時 : 50 nA (最大值) (Ta = +25°C) 節電時 : 50 nA (最大值) (Ta = +25°C) • 無鉛 (Sn 100%)、無鹵素 *1. 過充電解除電壓 = 過充電檢測電壓 − 過充電滯後電壓 (過充電滯後電壓為0 V或者可在0.1 V ~ 0.4 V的範圍內以50 mV為進階單位進行選擇) *2. 過放電解除電壓 = 過放電檢測電壓 + 過放電滯後電壓 (過放電滯後電壓為0 V或者可在0.1 V ~ 0.7 V的範圍內以100 mV為進階單位進行選擇) 用途： • 鋰離子可充電電池組 • 鋰聚合物可充電電池 |
|

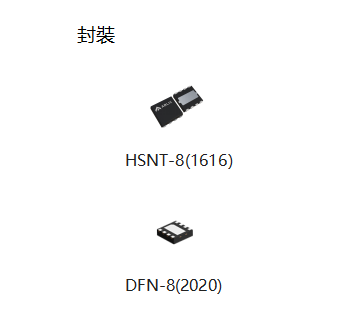

S-82A2A/S-82A2B/S-82A2C
2節電池串聯用電池保護IC S-82A2A/B/C系列 描述： 內置高精度電壓檢測電路和延遲電路，是用於鋰離子 / 鋰聚合物可充電電池的保護IC。最適合於對2節串聯鋰離子 / 鋰聚合物可充電電池組的過充電、過放電和過電流的保護。 通過使用外接過電流檢測電阻，實現受溫度變化影響小的高精度過電流保護。 S-82A2A/C系列備有充放電控制信號輸入端子 (CTL端子)，可通過外部信號進行充放電控制。 S-82A2B系列備有節電信號輸入端子 (PS端子)，可通過外部信號驅動節電功能，抑制消耗電流。 特點： • 高精度電壓檢測電路 過充電檢測電壓n 3.500 V ~ 4.800 V (5 mV進階) 精度±15 mV 過充電解除電壓n 3.100 V ~ 4.800 V*1 精度±50 mV 過放電檢測電壓n 2.000 V ~ 3.000 V (10 mV進階) 精度±50 mV 過放電解除電壓n 2.000 V ~ 3.400 V*2 精度±75 mV 放電過電流1檢測電壓 3 mV ~ 100 mV (0.5 mV進階) 精度±1.0 mV 放電過電流2檢測電壓 10 mV ~ 100 mV (1 mV進階) 精度±3 mV 負載短路檢測電壓 20 mV ~ 100 mV (1 mV進階) 精度±5 mV 充電過電流檢測電壓 −100 mV ~ −3 mV (0.5 mV進階) 精度±1.0 mV • 各種檢測延遲時間僅通過內置電路即可實現 (不需要外接電容) • 充放電控制功能 (S-82A2A/C系列) CTL端子控制邏輯 : 動態 "H"、動態 "L" CTL端子內部電阻連接 : 上拉、下拉 CTL端子內部電阻值 : 1 MΩ ~ 10 MΩ (1 MΩ進階) • 節電功能 (S-82A2B系列) PS端子控制邏輯 : 動態 "H"、動態 "L" PS端子內部電阻值 : 1 MΩ ~ 10 MΩ (1 MΩ進階) • 向0 V電池充電 : 允許、禁止 • 休眠功能 : S-82A2A/C系列 : 有、無 S-82A2B系列 : 有 • 高耐壓 : VM端子、CO端子 : 絕對最大額定值28 V • 工作溫度範圍廣 : Ta = −40°C ~ +85°C • 消耗電流低 工作時 : 3.0 μA (典型值)、6.0 μA (最大值) (Ta = +25°C) 休眠時 : 50 nA (最大值) (Ta = +25°C) 過放電時 : 1.0 μA (最大值) (Ta = +25°C) 節電時 (S-82A2B系列) : 50 nA (最大值) (Ta = +25°C) • 無鉛 (Sn 100%)、無鹵素 *1. 過充電解除電壓 = 過充電檢測電壓 − 過充電滯後電壓 (過充電滯後電壓為0 V或者可在0.1 V ~ 0.4 V的範圍內以50 mV為進階單位進行選擇) *2. 過放電解除電壓 = 過放電檢測電壓 + 過放電滯後電壓 (過放電滯後電壓為0 V或者可在0.1 V ~ 0.7 V的範圍內以100 mV為進階單位進行選擇) 備註 n = 1, 2 用途： • 鋰離子可充電電池組 • 鋰聚合物可充電電池組 |
|

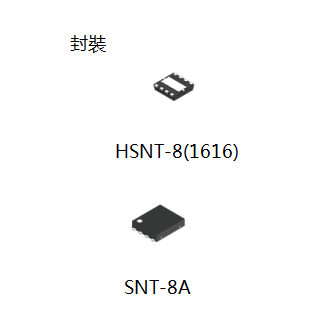

S-82C2B/C
2節電池串聯用電池保護IC S-82C2B/C系列 描述： 內置高精度電壓檢測電路和延遲電路，是用於鋰離子 / 鋰聚合物可充電電池的保護IC。最適合於對2節串聯鋰離子 / 鋰聚合物可充電電池組的過充電、過放電和過電流的保護。 特點： • 高精度電壓檢測電路 過充電檢測電壓n 3.500 V ~ 4.800 V (5 mV進階) 精度±20 mV 過充電解除電壓n 3.100 V ~ 4.800 V*1 精度±50 mV 過放電檢測電壓n 2.000 V ~ 3.000 V (10 mV進階) 精度±50 mV 過放電解除電壓n 2.000 V ~ 3.400 V*2 精度±75 mV 放電過電流1檢測電壓 3 mV ~ 400 mV (1 mV進階) 精度±3.0 mV 放電過電流2檢測電壓 10 mV ~ 400 mV (1 mV進階) 精度±5 mV 負載短路檢測電壓 20 mV ~ 800 mV (5 mV進階) 精度±10 mV 充電過電流檢測電壓 −400 mV ~ −3 mV (1 mV進階) 精度±3.0 mV • 各種檢測延遲時間僅通過內置電路即可實現 (不需要外接電容) • 充放電控制功能 (S-82C2B系列) CTL端子控制邏輯 : 動態 "H"、動態 "L" CTL端子內部電阻連接 : 上拉、下拉 CTL端子內部電阻值 : 1 MΩ ~ 10 MΩ (1 MΩ進階) • 節電功能 (S-82C2C系列) PS端子控制邏輯 : 動態 "H"、動態 "L" PS端子內部電阻值 : 1 MΩ ~ 10 MΩ (1 MΩ進階) • 向0 V電池充電 : 允許、禁止 • 休眠功能 : S-82C2B系列 : 有、無 S-82C2C系列 : 有 • 高耐壓 : VM端子、CO端子 : 絕對最大額定值28 V • 工作溫度範圍廣 : Ta = −40°C ~ +85°C • 消耗電流低 工作時 : 3.0 μA (典型值)、6.0 μA (最大值) (Ta = +25°C) 休眠時 : 50 nA (最大值) (Ta = +25°C) 過放電時 : 1.0 μA (最大值) (Ta = +25°C) 節電時 (S-82C2C系列) : 50 nA (最大值) (Ta = +25°C) • 無鉛 (Sn 100%)、無鹵素 *1. 過充電解除電壓 = 過充電檢測電壓 − 過充電滯後電壓 (過充電滯後電壓為0 V或者可在0.1 V ~ 0.4 V的範圍內以50 mV為進階單位進行選擇) *2. 過放電解除電壓 = 過放電檢測電壓 + 過放電滯後電壓 (過放電滯後電壓為0 V或者可在0.1 V ~ 0.7 V的範圍內以100 mV為進階單位進行選擇) 備註 n = 1, 2 用途： • 鋰離子可充電電池組 • 鋰聚合物可充電電池組 |
|

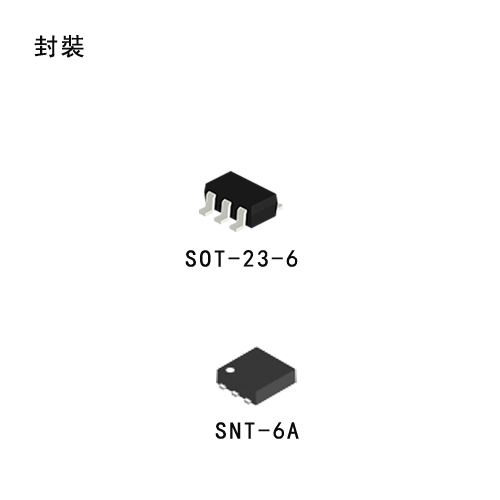

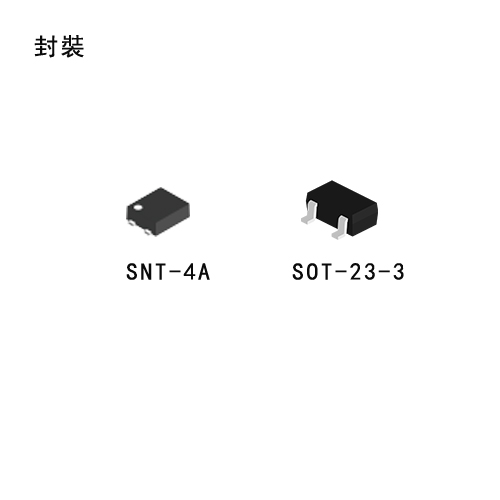

S-82P1B
1節電池用電池保護IC S-82P1B系列 描述： 內置高精度電壓檢測電路和延遲電路，是用於鋰離子 / 鋰聚合物可充電電池的保護IC。最適合於對1節鋰離子 / 鋰聚合物可充電電池組的過充電、過放電和過電流的保護。S-82P1B系列通過使用外接過電流檢測電阻，實現受溫度變化影響小的高精度過電流保護。 特點： • 高精度電壓檢測電路 過充電檢測電壓 3.500 V ~ 4.800 V (5 mV進階) 精度±15 mV 過充電解除電壓 3.100 V ~ 4.800 V*1 精度±50 mV 過放電檢測電壓 2.000 V ~ 3.000 V (10 mV進階) 精度±50 mV 過放電解除電壓 2.000 V ~ 3.400 V*2 精度±75 mV 放電過電流檢測電壓1 3 mV ~ 100 mV (0.25 mV進階) 精度±0.75 mV 放電過電流檢測電壓2 6 mV ~ 100 mV (0.5 mV進階) 精度±2 mV 負載短路檢測電壓 20 mV ~ 100 mV (1 mV進階) 精度±5 mV 充電過電流檢測電壓 −100 mV ~ −3 mV (0.25 mV進階) 精度±0.75 mV • 各種檢測延遲時間僅通過內置電路即可實現 (不需要外接電容) • 放電過電流控制功能 放電過電流狀態解除條件 : 斷開負載 放電過電流狀態解除電壓 : 放電過電流解除電壓 (VRIOV) = VDD × 0.8 (典型值) • 向0 V電池充電 : 允許、禁止 • 休眠功能 : 有、無 • 高耐壓 : VM端子、CO端子 : 絕對最大額定值28 V • 工作溫度範圍廣 : Ta = −40°C ~ +85°C • 消耗電流低 工作時 : 2.0 μA (典型值)、4.0 μA (最大值) (Ta = +25°C) 休眠時 : 50 nA (最大值) (Ta = +25°C) 過放電時 : 0.5 μA (最大值) (Ta = +25°C) • 無鉛 (Sn 100%)、無鹵素 *1. 過充電解除電壓 = 過充電檢測電壓 − 過充電滯後電壓 (過充電滯後電壓為0 V或者可在0.1 V ~ 0.4 V的範圍內以50 mV為進階單位進行選擇) *2. 過放電解除電壓 = 過放電檢測電壓 + 過放電滯後電壓 (過放電滯後電壓為0 V或者可在0.1 V ~ 0.7 V的範圍內以100 mV為進階單位進行選擇) 用途： • 鋰離子可充電電池組 • 鋰聚合物可充電電池組 |
|

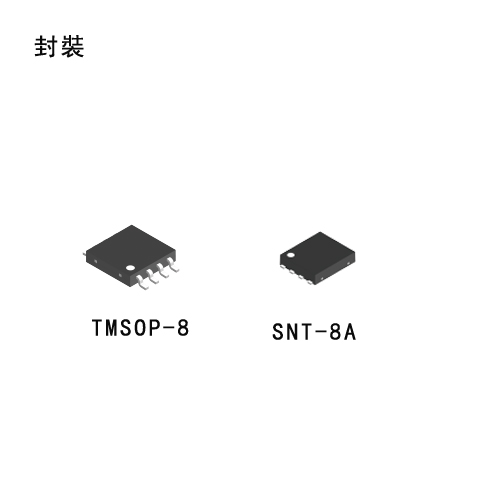

S-82H4
帶RTC用恒壓輸出端子 3節 / 4節電池串聯用電池保護IC (二次保護用) S-82H4系列 描述： 內置高精度電壓檢測電路和延遲電路，是用於鋰離子可充電電池的二次保護IC。 通過將VC1端子 − VC2端子間短路，可適用於3節電池的串聯連接。因備有了恒壓輸出電路，本IC可作為外接RTC (即時時鐘IC) 的恒壓電源使用。 特點： • 針對各節電池的高精度電壓檢測電路 過充電檢測電壓n 3.600 V ~ 4.800 V (進階單位為5 mV) 精度±15 mV (Ta = +25°C)、精度±20 mV (Ta = −10°C ~ +60°C) 過充電解除電壓n*1 3.600 V ~ 4.800 V 精度±50 mV VRTC端子關閉電壓n 2.500 V ~ 2.800 V (進階單位為100 mV) 精度±50 mV • 延遲時間僅通過內置電路即可實現 (不需要外接電容) 過充電檢測延遲時間、VRTC端子關閉延遲時間 : 1 s, 2 s, 4 s, 6 s • 過充電定時複位功能 : 有、無 • CO端子輸出電壓限於7.5 V (最大值) • VRTC端子輸出電壓 1.800 V ~ 3.300 V (進階單位為100 mV) 精度±2% (Ta = +25°C) • VRTC端子輸出電流 2 mA (最大值) • 工作溫度範圍廣 : Ta = −40°C ~ +85°C • 消耗電流低 工作時 (各節電池VCU − 1.0 V) : 4.0 μA (最大值) VRTC端子關閉時 (各節電池VRSD − 1.0 V) : 1.0 μA (最大值) • 無鉛 (Sn 100%)、無鹵素 *1. 過充電解除電壓 = 過充電檢測電壓 − 過充電滯後電壓 (過充電滯後電壓為在0 mV ~ 400 mV的範圍內以50 mV為進階單位來選擇) 備註 1. 本IC的電池連接順序受限制。如果需要電池連接順序不受限制的產品時，請考慮採用S-82K3/K4系列。 2. n = 1, 2, 3, 4 用途： • 鋰離子可充電電池 (二次保護用) |
|

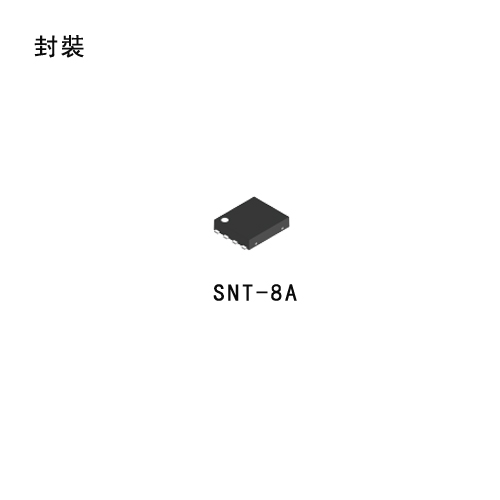

S-82K3/K4
帶RTC用恒壓輸出端子 電池連接順序自由 3節 / 4節電池串聯用電池保護IC (二次保護用) S-82K3/K4系列 描述： 內置高精度電壓檢測電路和延遲電路，是用於鋰離子可充電電池的二次保護IC。S-82K3系列可適用於3節電池串聯，S-82K4系列可適用於4節電池串聯；備有喚醒功能，可以自由的設置電池連接順序；C可作為外接RTC (即時時鐘IC) 的恒壓電源使用。 特點： • 針對各節電池的高精度電壓檢測電路 過充電檢測電壓n 3.600 V ~ 4.800 V (進階單位為5 mV) 精度±15 mV (Ta = +25°C) 精度±20 mV (Ta = −10°C ~ +60°C) 過充電解除電壓n*1 3.600 V ~ 4.800 V 精度±50 mV VRTC端子關閉電壓n 2.500 V ~ 2.800 V (進階單位為100 mV) 精度±50 mV • 利用喚醒功能監測電池連接，以防止電池連接時CO端子的誤輸出 • 延遲時間僅通過內置電路即可實現 (不需要外接電容) 過充電檢測延遲時間、VRTC端子關閉延遲時間 : 1s, 2s, 4s, 6s • 過充電定時複位功能 : 有、無 • CO端子輸出電壓限於7.5 V (最大值) • VRTC端子輸出電壓 1.800 V ~ 3.300 V (進階單位為100 mV ) 精度±2% (Ta = +25°C) • VRTC端子輸出電流 2 mA (最大值) • 工作溫度範圍廣 : Ta = −40°C ~ +85°C • 消耗電流低 工作時 (各節電池VCU − 1.0 V) : 4.0 μA (最大值) VRTC端子關閉時 (各節電池VRSD − 1.0 V) : 1.0 μA (最大值) • 無鉛 (Sn 100%)、無鹵素 *1. 過充電解除電壓 = 過充電檢測電壓 − 過充電滯後電壓 (過充電滯後電壓為在0 mV ~ 400 mV的範圍內以50 mV為進階單位來選擇) 備註 n = 1, 2, 3, 4 用途： • 鋰離子可充電電池 (二次保護用) |
|
S-82Y1A
1節電池用電池保護IC S-82Y1B系列 描述： 內置高精度電壓檢測電路和延遲電路，是用於鋰離子 / 鋰聚合物可充電電池的保護IC。最適合於對1節鋰離子 / 鋰聚合物可充電電池組的過充電、過放電和過電流的保護。本IC通過使用外接過電流檢測電阻，實現受溫度變化影響小的高精度過電流保護。 特點： • 高精度電壓檢測電路 過充電檢測電壓 3.500 V ~ 4.800 V (5 mV進階) 精度±15 mV 過充電解除電壓 3.100 V ~ 4.800 V*1 精度±50 mV 過放電檢測電壓 2.000 V ~ 3.000 V (10 mV進階) 精度±50 mV 過放電解除電壓 2.000 V ~ 3.400 V*2 精度±75 mV 放電過電流1檢測電壓 3 mV ~ 50 mV (0.25 mV進階) 精度±0.5 mV 放電過電流2檢測電壓 6 mV ~ 100 mV (0.5 mV進階) 精度±1.5 mV 負載短路檢測電壓 15 mV ~ 100 mV (1 mV進階) 精度±3.0 mV 充電過電流檢測電壓 −50 mV ~ −3 mV (0.25 mV進階) 精度±0.5 mV • 各種檢測延遲時間僅通過內置電路即可實現 (不需要外接電容) • 放電過電流控制功能 放電過電流狀態的解除條件 : 斷開負載 放電過電流狀態的解除電壓 : 放電過電流狀態的解除電壓 (VRIOV) = VDD × 0.8 (典型值) • 向0 V電池充電 : 允許、禁止 • 休眠功能 : 有、無 • 高耐壓 : VM端子、CO端子 : 絕對最大額定值28 V • 工作溫度範圍廣 : Ta = −40°C ~ +85°C • 消耗電流低 工作時 : 2.0 μA (典型值)、4.0 μA (最大值) (Ta = +25°C) 休眠時 : 50 nA (最大值) (Ta = +25°C) 過放電時 : 0.5 μA (最大值) (Ta = +25°C) • 無鉛 (Sn 100%)、無鹵素 *1. 過充電解除電壓 = 過充電檢測電壓 − 過充電滯後電壓 (過充電滯後電壓為0 V或者可在0.1 V ~ 0.4 V的範圍內以50 mV為進階單位進行選擇) *2. 過放電解除電壓 = 過放電檢測電壓 + 過放電滯後電壓 (過放電滯後電壓為0 V或者可在0.1 V ~ 0.7 V的範圍內以100 mV為進階單位進行選擇) 用途： • 鋰離子可充電電池組 • 鋰聚合物可充電電池組 |
|

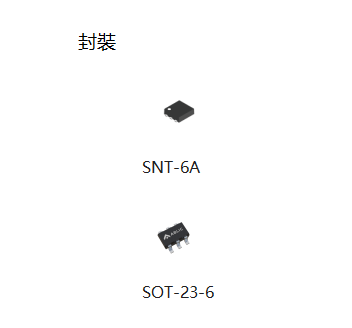

S-82K1B
1節電池用電池保護IC S-82K1B系列 描述： S-82K1B系列內置高精度電壓檢測電路和延遲電路，是用於鋰離子 / 鋰聚合物可充電電池的保護IC。 S-82K1B系列最適合於對1節鋰離子 / 鋰聚合物可充電電池組的過充電、過放電和過電流的保護。 S-82K1B系列通過使用外接過電流檢測電阻，實現受溫度變化影響小的高精度過電流保護。 特點： • 高精度電壓檢測電路 過充電檢測電壓 3.500 V ~ 4.600 V (5 mV進階) 精度±15 mV 過充電解除電壓 3.100 V ~ 4.600 V*1 精度±50 mV 過放電檢測電壓 2.000 V ~ 3.000 V (10 mV進階) 精度±50 mV 過放電解除電壓 2.000 V ~ 3.400 V*2 精度±75 mV 放電過電流檢測電壓1 0.003 V ~ 0.100 V (0.5 mV進階) 精度±1.0 mV 放電過電流檢測電壓2 0.010 V ~ 0.100 V (1 mV進階) 精度±3 mV 負載短路檢測電壓 0.020 V ~ 0.100 V (1 mV進階) 精度±5 mV 充電過電流檢測電壓 −0.100 V ~ −0.003 V (0.5 mV進階) 精度±1.0 mV • 各種檢測延遲時間僅通過內置電路即可實現 (不需要外接電容) • 放電過電流控制功能 放電過電流狀態的解除條件 : 斷開負載 放電過電流狀態的解除電壓 : VRIOV = VDD × 0.8 (典型值) • 向0 V電池充電 : 允許、禁止 • 休眠功能 : 有、無 • 高耐壓 : VM端子、CO端子 : 絕對最大額定值28 V • 工作溫度範圍廣 : Ta = −40°C ~ +85°C • 消耗電流低 工作時 : 2.0 μA (典型值)、4.0 μA (最大值) (Ta = +25°C) 休眠時 : 50 nA (最大值) (Ta = +25°C) 過放電時 : 0.5 μA (最大值) (Ta = +25°C) • 無鉛 (Sn 100%)、無鹵素 *1. 過充電解除電壓 = 過充電檢測電壓 − 過充電滯後電壓 (過充電滯後電壓為0 V或者可在0.1 V ~ 0.4 V的範圍內以50 mV為進階單位進行選擇) *2. 過放電解除電壓 = 過放電檢測電壓 + 過放電滯後電壓 (過放電滯後電壓為0 V或者可在0.1 V ~ 0.7 V的範圍內以100 mV為進階單位進行選擇) 用途： • 鋰離子可充電電池組 • 鋰聚合物可充電電池組 |
|

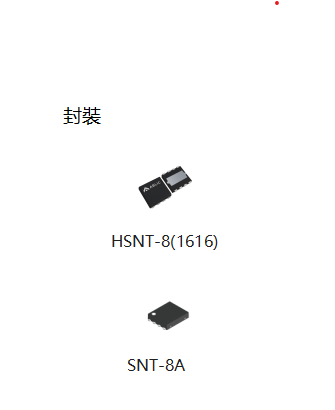

S-82C2A
2節電池串聯用電池保護IC S-82C2A系列 描述： 內置高精度電壓檢測電路和延遲電路，是用於鋰離子 / 鋰聚合物可充電電池的保護IC。最適合於對2節串聯鋰離子 / 鋰聚合物可充電電池組的過充電、過放電和過電流的保護。 特點： • 高精度電壓檢測電路 過充電檢測電壓n 3.500 V ~ 4.800 V (5 mV進階) 精度±20 mV 過充電解除電壓n 3.100 V ~ 4.800 V*1 精度±50 mV 過放電檢測電壓n 2.000 V ~ 3.000 V (10 mV進階) 精度±50 mV 過放電解除電壓n 2.000 V ~ 3.400 V*2 精度±75 mV 放電過電流1檢測電壓 3 mV ~ 400 mV (1 mV進階) 精度±3 mV 放電過電流2檢測電壓 10 mV ~ 400 mV (1 mV進階) 精度±5 mV 負載短路檢測電壓 20 mV ~ 800 mV (5 mV進階) 精度±10 mV 充電過電流檢測電壓 −400 mV ~ −3 mV (1 mV進階) 精度±3 mV • 各種檢測延遲時間僅通過內置電路即可實現 (不需要外接電容) • 向0 V電池充電 : 允許、禁止 • 休眠功能 : 有、無 • 放電過電流狀態的解除條件 : 斷開負載、連接充電器 • 放電過電流狀態的解除電壓 : 放電過電流解除電壓 (VRIOV)、放電過電流1檢測電壓 (VDIOV1) • 高耐壓 : VM端子、CO端子 : 絕對最大額定值28 V • 工作溫度範圍廣 : Ta = −40°C ~ +85°C • 消耗電流低 工作時 : 3.0 μA (典型值)、6.0 μA (最大值) (Ta = +25°C) 休眠時 : 50 nA (最大值) (Ta = +25°C) 過放電時 : 2.0 μA (最大值) (Ta = +25°C) • 無鉛 (Sn 100%)、無鹵素 *1. 過充電解除電壓 = 過充電檢測電壓 − 過充電滯後電壓 (過充電滯後電壓為0 V或者可在0.1 V ~ 0.4 V的範圍內以50 mV為進階單位進行選擇) *2. 過放電解除電壓 = 過放電檢測電壓 + 過放電滯後電壓 (過放電滯後電壓為0 V或者可在0.1 V ~ 0.7 V的範圍內以100 mV為進階單位進行選擇) 備註 n = 1, 2 用途： • 鋰離子可充電電池組 • 鋰聚合物可充電電池組 |
