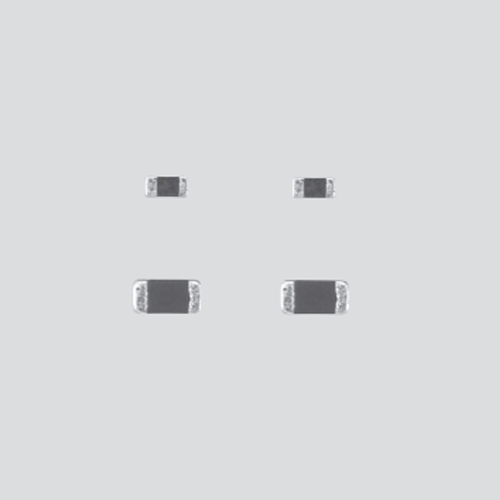

特点

• 是表面安装的1005规格金属氧化物压敏电阻器。

• 应答性优异，适用于ESD对策。依据（IEC61000-4-2）。

• 3pF也可对应。

• 电极部分是无铅电镀。

• 可以双向吸收噪声。

• 对应回流焊焊接。对应欧盟RoHS。

• 电极、压敏电阻器元件、玻璃中所含铅玻璃，欧盟RoHS不适用。

用途

• 手机、DSC、电子计算机、PDA、I/O等。

特点

• 有双向对称性，可吸收正负浪涌。

• 通过层叠结构，可以吸收从小到大的浪涌。

• 通过小型组件，可以节约空间，高密度安装。

• 对应回流焊和过流焊。

• 对应欧盟RoHS。

• 电极、压敏电阻器元件、玻璃中所含铅玻璃，不包含在欧盟-RoHS指令中。

用途

• 来自手提设备输出入端子的ESD保护。

• 从电动机、继电器等的感应载荷发生的过电压的吸收。

• 从过电压保护半导体元件。

• 从压电元件发生的过电压的吸收。

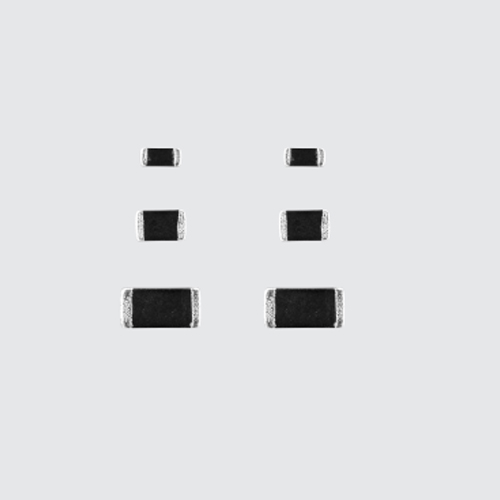

层叠型金属氧化物压敏电阻器 NV73S2E·NV73S2J·NV73S2L

■特点

・有双向对称性，可吸收正负浪涌。

・通过层叠结构，可以吸收从小到大的浪涌。

・通过小型组件，可以节约空间，高密度贴装。

・对应回流焊和波峰焊。

・符合欧盟RoHS。

■用途

・来自手提设备输出入端子的ESD保护

・吸收电机、继电器等的感应载荷发生的过电压

・过电压保护半导体元件

・压电元件发生的过电压的吸收

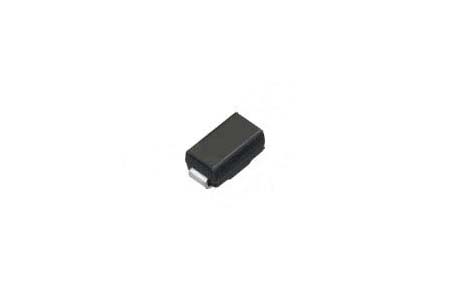

特征

・0.37A, 0.28A

・可吸收双向浪涌

・低结电容

・无铅端子

・RoHS：是

特点

• 是表面安装型的小型金属氧化物压敏电阻器。

• 应答性优异，适用于ESD对策。对应（取得数据）AEC-Q200。

• 由于是非直线性，可以双向吸收噪声。

• 最大高电能型。

• 可以在高温（125°C）下使用。

• 漏电流小。

• 对温度循环强。

• 对应波峰焊和回流焊。

• 对应欧盟RoHS。电极、压敏电阻器元件、玻璃中所含铅玻璃，不包含在欧盟-RoHS指令中。

用途

• 车载电子设备的过电压的保护。

• 从电动机、继电器等的感应载荷所发生的过电压的吸收。

• 从过电压保护半导体元件。

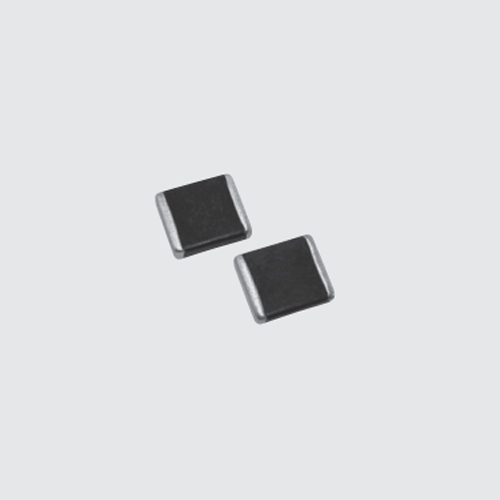

特点

• 有双向对称性，可吸收正负浪涌。

• 适用于汽车电子机器在负载突降时的浪涌对策。

• 对应JASO过渡电压试验 A种A-1。

• 可以在高温（125°C）下使用。

• 温度循环强。

• 对应波峰焊和回流焊。

• 对应欧盟RoHS。

• 对应（取得数据）AEC-Q200。

用途

• 车载电子设备的过电压的保护。

• 从电动机、继电器等的感应载荷所发生的过电压的吸收

• 从过电压保护半导体元件

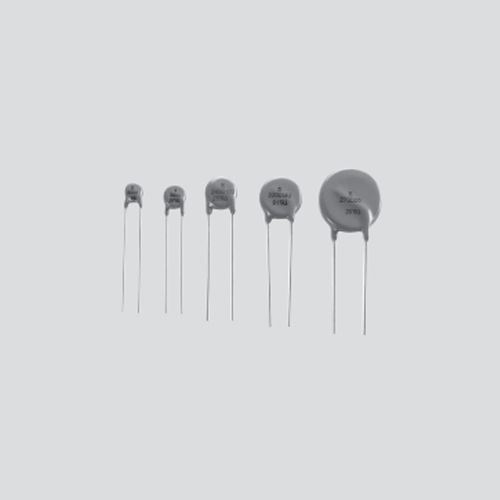

特点

• 有双向对称性，可吸收正负浪涌。

• 包装上采用阻燃性环氧树脂（UL94V－0）。

• 耐浪涌量提高到过去产品的约2倍（公司内比较），最大电能提高到过去产品的约1.5倍（公司内比较）。

• 内部连接焊接无铅品，对应欧盟RoHS。

用途

• 直流和交流线路设备的防感应闪电冲击对策。

• 吸收来自电动机、继电器等感应载荷的过电压，和在过电压时保护半导体元件。

取得标准

UL1449(File No. E328032)

NVD05, NVD07: 82～1100V, NVD14: 82～910V, NVD20: 200～910V

VDE(CECC42200, CECC42201, IEC61051: File No. 40015637)

NVD05U, NVD07U: 22～470V, NVD10U: 22～1100V, NVD14U: 22～910V

用途

• 直流和交流线路设备的防感应闪电冲击对策

• 吸收来自电动机、继电器等感应载荷的过电压，和在过电压时保护半导体元件

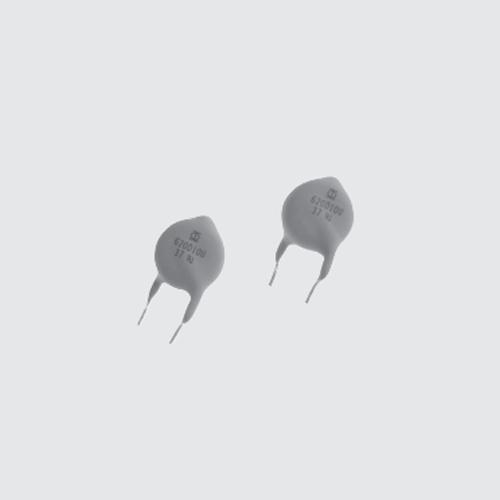

特点

• 有双向对称性，可吸收正负浪涌。

• 包装上采用阻燃性硅胶（UL94V－0）。

• 对应欧盟RoHS。

取得规格和范围

• UR1449(File No. E328032)

• c-UL1449(File No. E328032)

• VDE(IEC61051 IEC60950-1 AnnexQ:File No.40037531)

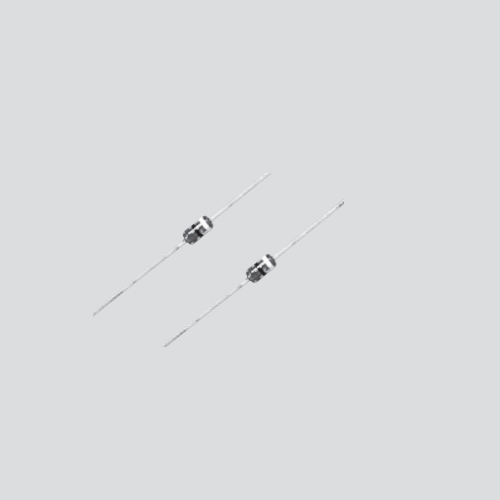

特点

• 有微隙的放电管型浪涌吸收元件。

• 非常小型，在电路中不占空间。

• 没有极性。

• 对浪涌迅速反应。

• 对重复浪涌是稳定的。

• 静电容量小，在高频电路中也可使用。

• 对应欧盟RoHS。

用途

• CRT表示等管内放电对策。

• 天线线路的防静电对策。
