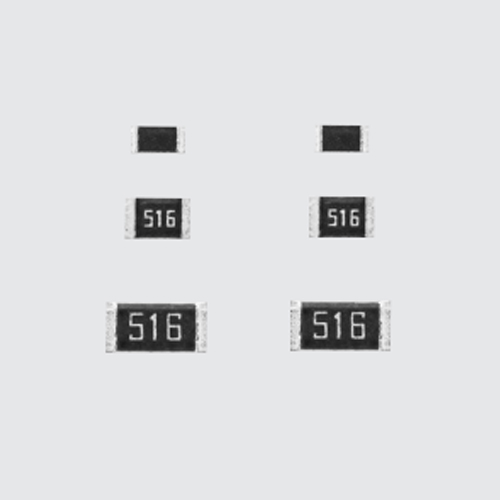

特点：

• 小型,轻量。

• 由于电阻器的保护膜使用了金属釉厚膜，因此耐热性及耐候性优异。

• 电极为三层结构，具有稳定性和高信赖性。

• 对应编带、散装箱方式等各种自动安装机。

• 对应回流焊、波峰焊接。

• 端子为无铅品，对应欧盟RoHS。

• 电极、电阻膜层、玻璃中所含铅玻璃，不包含在欧盟-RoHS指令中。

• 对应（取得数据）AEC-Q200(除1F)。

特点：

• 小型，轻量。

• 由于电阻保护膜使用了金属釉厚膜，因此耐热性及耐候性优异。

• 电极为三层结构，具有稳定性和高信赖性。

• 对应编带、散装箱方式等各种自动安装机。

• 对应回流焊、波峰焊接。

• 端子无铅品，对应欧盟RoHS。

  电极、电阻膜层、玻璃中所含铅玻璃，不包含在欧盟RoHS指令中。

• 对应（取得数据）AEC-Q200(除1F)。

特点：

• 是表面安装型的金属釉厚膜电阻器。

• 是阻值允许偏差±0.25%、电阻温度系数±50×10^-6/K的高精度产品。

• 对应回流焊、波峰焊接。

  端子无铅品，对应欧盟RoHS。电极、电阻膜层、玻璃中所含铅玻璃，不包含在欧盟RoHS指令中。

• 对应（取得数据）AEC-Q200。

特点：

• 由于是低背型（高度0.14mm）（typ.），因此可内置于多层接线基板的层中间。

• 由于采用Cu电极，因此可进行Cu导通孔连接。

用途：

• 通信模块、半导体封装用基板。

• 智能手机、平板电脑、笔记本PC、智能可穿戴式设备等。

特点：

• 小型，轻量。

• 电阻膜由于使用了金属釉厚膜，因此耐热性及耐湿性优异。

• 由于是三层结构电极，所以具有稳定性和高信赖性。

• 对应编带、散装箱方式等各种自动安装机。

• 对应回流焊、波峰焊接。

• 端子无铅品，对应欧盟RoHS。

  电极、电阻膜层、玻璃中所含铅玻璃，不包含在欧盟RoHS指令中。

• 对应（取得数据）AEC-Q200(除1F)

特点：

• 长边电极片状电阻器

• 高信赖性和高性能，T.C.R.±100×10-6/K，阻值允许偏差±1%.

• 对应回流焊、波峰焊接。

• 端子无铅品，对应欧盟RoHS。电极、电阻膜层、玻璃中所含铅玻璃，不包含在欧盟RoHS指令中。

• 对应（取得数据）AEC-Q200。

用途：

• 电源电器，ECU及车载关联。

特点：

• 比起通用型片状电阻（RK73）把最高使用电压加以高耐压化了。

• 对应回流焊、波峰焊接。

• 对应欧盟RoHS。在电极、电阻膜层

  玻璃中所含铅玻璃，不包含在欧盟RoHS指令中。

特点：

• 比起通用型片状电阻（RK73）把最高使用电压加以高耐压化了。

• 对应回流焊、波峰焊。

• 符合欧盟RoHS。电极、电阻膜层、玻璃中所含的铅玻璃不适用。

• 欧盟RoHS指令。最适合于汽车等需要高可靠性的用途。AEC-Q200相关数据已取得。







用途：

• 车载变频器、DC-DC转换器、蓄电池管理、车载充电器、HID灯




参考标准：

IEC 60115-8

JIS C 5201-8

EIAJ RC-2134C

 特点：

• 和片状电阻（RK73）比较，它的耐浪涌电压和脉冲电压优异。

• 对应回流焊、波峰焊。

• 端子无铅电镀品，符合欧盟RoHS。

  电极、电阻膜层、玻璃中所含的铅玻璃不适用欧盟RoHS指令。

• AEC-Q200相关数据已取得。

用途：

• 发动机操作装置。

• 感应电闪电路。

特点：

• 和片状电阻（RK73）比较，它的耐浪涌电压和脉冲电压优异。

• SG73S（用于浪涌）和SG73P（用于脉冲）可以选择±0.5%的电阻允许偏差。

• 对应回流焊、波峰焊接。

• 端子无铅品，对应欧盟RoHS。电极、电阻膜层、玻璃中所含铅玻璃，不包含在欧盟RoHS指令中。

• 对应（取得数据）AEC-Q200。

用途：

• 发动机操作装置。

• 感应电闪电路。

特点：

• 和片状电阻（RK73）比较，它的耐浪涌电压和脉冲电压优异。

•  SG73S（用于浪涌）和SG73P（用于脉冲）可以选择±0.5%的电阻允许偏差。

•  对应回流焊、波峰焊接。

• 端子无铅品，对应欧盟RoHS。电极、电阻膜层、玻璃中所含铅玻璃，不包含在欧盟RoHS指令中。

• 对应（取得数据）AEC-Q200。

用途：

•  发动机操作装置。

•  感应电闪电路。

特点：

是表面贴装型的金属釉厚膜电阻器。

阻值允许偏差±0.1%～、电阻温度系数±25×10−6/K～的高精度产品。

可靠性试验的⊿R%为±0.2%～±0.5%的高可靠性产品。

对应回流焊、波峰焊。

端子无铅产品，符合欧盟RoHS。电极、电阻膜层、玻璃中所含的铅玻璃不适用欧盟RoHS指令。

AEC-Q200相关数据已取得。

应用：

汽车电子、工业设备、工业测量

参考规格：

IEC 60115-8

JIS C 5201-8

EIAJ RC-2134C

特点：

• 是表面贴装型的金属釉厚膜电阻器。

• 阻值允许偏差±0.1%～、电阻温度系数±25×10−6/K～的高精度产品。

• 可靠性试验的⊿R%为±0.2%～±0.5%的高可靠性产品。

• 对应回流焊、波峰焊。

• 端子无铅产品，符合欧盟RoHS。电极、电阻膜层、玻璃中所含

  的铅玻璃不适用欧盟RoHS指令。

• AEC-Q200相关数据已取得。

用途：

• 汽车电子装置、工业设备、工业测量。

特点：

• 长边电极片式电阻器。

• 阻值允许偏差±0.5%、电阻温度系数±100×10−6／K的高可靠性、高性能产品。

• 对应回流焊、波峰焊。

• 符合欧盟RoHS指令。 电极、电阻膜层、玻璃中所含的铅玻璃不适用符合欧盟RoHS指令。

• AEC-Q200相关数据已取得。

用途：

• 电源电路、ECU及车载关联。

特点：

• 和过去产品相比功率高。

• 长边电极片式电阻器。

• 阻值允许偏差±0.5%、电阻温度系数±100×10−6/K的高可靠性、高性能产品。

• 对应回流焊、波峰焊。

• 符合欧盟RoHS。电极、电阻膜层、玻璃中所含的铅玻璃不适用欧盟RoHS指令。

• AEC-Q200相关数据已取得。




用途：

• 电源电路、ECU及车载关联。

特点：　

• 与长边电极片式电阻器（WK73）相比，脉冲耐压优异。

• 对应回流焊、波峰焊。

• 符合欧盟RoHS。

• AEC-Q200相关数据已取得。

用途：

• 发动机控制装置。

特点：　

• 可以在155℃以上高温中使用的片式电阻器。对应焊锡封装的镀Sn电极品的最高使用温度为175℃、对应导电性粘接剂封装的镀Au电极品的最高使用温度为200℃。

• 由于电阻器的保护膜使用了金属釉厚膜，因此耐热性、耐环境性优异。

• 电极为三层结构，具有稳定性和高可靠性。

• 与片式电阻器（RK73）相比，额定功率高、脉冲耐压优异。

• 对应编带方式等各种自动贴装机。

• 符合欧盟RoHS。电极、电阻膜层、玻璃中所含的铅玻璃不适用欧盟RoHS指令。

• AEC-Q200相关数据已取得。

特点：

• 与片状电阻器（RK73）相比，额定功率高、脉冲耐压优异。

• 阻值允许偏差±0.25%、电阻温度系数±50×10−6/K的高精度产品。

• 对应回流焊、波峰焊。

• 端子无铅产品，符合欧盟RoHS。电极、电阻膜层、玻璃中所含的铅玻璃不适用欧盟RoHS指令。

• AEC-Q200相关数据已取得。

用途：

• 汽车电子装置、电源、工业设备。

特点：

• 由于使用高度抗硫化的电极内端覆盖材料，因此电阻不会因内部上面的电极硫化而断线。

• 电极为三层结构，具有稳定性和高信赖性。

• 对应回流焊、波峰焊接。

• 端子无铅品，对应欧盟RoHS。电极、电阻膜层、玻璃中所含铅玻璃，不包含在欧盟RoHS指令中。

• 对应（取得数据）AEC-Q200（除1F)。

用途：

• 汽车电子装置、电源、工业机器。

特点：

• 由于内部上面电极使用高性能耐硫化材料，因此内部上面电极不会产生硫化断线

• 是表面安装型的金属釉厚膜电阻器。

• 是阻值允许偏差±0.5%、电阻温度系数±50×10-6/K的高精度产品。

• 对应回流焊、波峰焊接。

• 端子无铅品，对应欧盟RoHS。电极、电阻膜层、玻璃中所含铅玻璃，不包含在欧盟RoHS指令中。

• 对应（取得数据）AEC-Q200。

用途：

• 汽车电子装置、电源、工业机器

• 用于金属膜片状电阻器

特点：

• 长边电极的抗硫化片状电阻器。

• 由于内部上面电极使用高性能耐硫化材料，因此内部上面电极不会产生硫化断线。

• 对应回流焊、波峰焊接。

• 欧盟RoHS对应品。电极、电阻膜层、玻璃中所含铅玻璃，不包含在欧盟RoHS指令中。

• 对应（取得数据）AEC-Q200。

用途：

• 汽车电子装置、电源、工业机器。

特点：

• 与通用型片状电阻器（RK73）相比，对最高使用电压进 行了高耐压化。

• 对应回流焊、波峰焊接。

• 对应欧盟RoHS。电极、电阻膜层、玻璃中所含铅玻璃，不包含在欧盟RoHS指令中。

• 由于内部上面电极使用高性能耐硫化材料，因此内部上 面电极不会产生硫化断线。

用途：

• 照相机频闪观测器、液晶背照光、AC适配器等

认证规格

• IEC 60115-8

• JIS C 5201-8

• EIAJ RC-2134C

特点

• 与通用型片状电阻器（RK73）相比，对最高使用电压进行了高耐压化。

• 对应回流焊、波峰焊。

• 符合欧盟RoHS。电极、电阻膜层、玻璃中所含的铅玻璃不适用欧盟RoHS指令。

• 由于内部上面电极使用高性能抗硫化材料，因此内部上面电极不会产生硫化断线。

• 最适合于汽车等需要高可靠性的用途。AEC-Q200相关数据已取得。

用途

• 车载变频器、DC-DC转换器、蓄电池管理、车载充电器、HID灯

参考規格

• IEC 60115-8

• JIS C 5201-8

• EIAJ RC-2134C

特点

• 由于使用高度抗硫化的电极内端覆盖材料，所以不会因内部电极硫化而断线。

• 与片状电阻器（RK73）相比，耐浪涌电压和脉冲耐电压优异。

• 对应回流焊、波峰焊接。

• 对应欧盟RoHS。电极、电阻膜层、玻璃中所含铅玻璃，不包含在欧盟-RoHS指令中。

• AEC-Q200相关数据已取得。

用途

• 汽车电子装置、电源、工业机器。

参考规格

• IEC 60115-8

• JIS C 5201-8

• EIAJ RC-2134C

特点：

• 由于内部上面电极使用高性能耐硫化材料，因此内部上面电极不会产生硫化断线。

• 电源电路、电动机电路等的电流检测电阻器。

• 阻值允许偏差±1.0％、电阻温度系数±100×10−6/K的高可靠性、高性能产品。

• 对应回流焊、波峰焊。

• 端子无铅产品，符合欧盟RoHS。电极、电阻膜层、玻璃中所含的铅玻璃不适用欧盟RoHS指令。

• AEC-Q200相关数据已取得。

用途　

• 汽车电子装置、电源、工业机器。




特点：

● 由于内部上面电极使用高性能耐硫化材料，因此内部上面电极不会产生硫化断线。

● 与片状电阻器（RK73）相比，额定功率高、脉冲耐压优异。

● 对应阻值允许偏差±0.5%。

● 对应回流焊、波峰焊。

● 端子无铅产品，符合欧盟RoHS。电极、电阻膜层、玻璃中所含

的铅玻璃不适用欧盟RoHS指令。

● AEC-Q200相关数据已取得。

用途：

● 汽车电子装置、电源、工业机器

特点：　

• 由于内部上面电极使用高性能耐硫化材料，因此内部上面电极不会产生硫化断线。

• 是表面贴装型的金属釉厚膜电阻器。

• 阻值允许偏差±0.1%～、电阻温度系数±25×10−6/K～的高精度产品。

• 可靠性试验的⊿R%为±0.2%～±0.5%的高可靠性产品。

• 对应回流焊、波峰焊。

• 端子无铅产品，符合欧盟RoHS。电极、电阻膜层、玻璃中所含的铅玻璃不适用欧盟RoHS指令。

• AEC-Q200相关数据已取得。




用途：

• 汽车电子装置、工业设备、工业测量。

特点：

• 由于内部上面电极使用高性能耐硫化材料，因此内部上面电极不会产生硫化断线。

• 和片式电阻（RK73）比较，它的耐浪涌电压和脉冲电压优异。

• 对应回流焊、波峰焊。

• 端子无铅产品，符合欧盟RoHS。电极、电阻膜层、玻璃中所含的铅玻璃不适用欧盟RoHS指令。

• AEC-Q200相关数据已取得。

用途

• 汽车电子装置、电源、工业机器。

特点

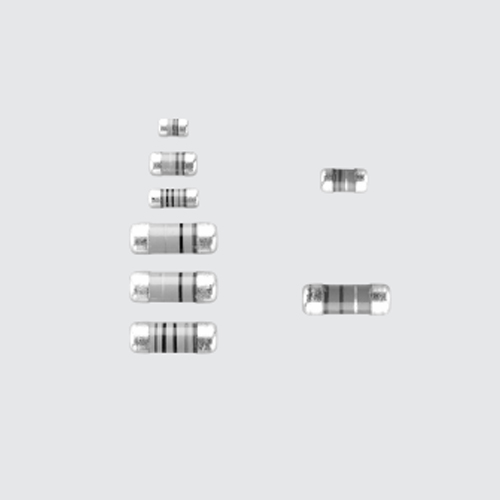

• 是表面安装型的金属膜电阻器。

• 也标准对应高精度的阻值允许偏差±0.05%。

• 也标准对应高精度的电阻温度系数±5×10-6/K品。

• 电流噪声低。

• 适用于各种工业设备的控制电路。

• 对应回流焊、波峰焊。

• 端子无铅品，对应欧盟RoHS。

特点

• 贴片金属膜电阻器。

• 也标准对应高精度的阻值允许偏差±0.05%。

• 也标准对应高精度的电阻温度系数T.C.R.±5×10-6/K

• 电流噪声低

• 使用温度范围～155°C。额定环境温度：85°C。

• 用特殊防护涂层提高耐湿性。

• 适合于各种工业设备中的控制线路。

• 对应回流焊，波峰焊

• 对应欧盟RoHS。

• AEC-Q200相关数据已取得。

特点：

• 贴片金属膜电阻器。

• 对应高精度的阻值允许偏差±0.05％。

• 对应高精度的电阻温度系数±5×10−6/K。

• 电流噪声低。

• 使用温度范围～155℃。额定环境温度：85℃。

• 长期可靠性试验的ΔR%为±0.1%～±0.25%的高可靠性产品。

• 在85℃下保证1,000h（⊿R%±0.1%）的耐久性。

• 使用耐湿性优异的防护涂层，提高了耐湿性。

• 适合于各种工业设备中的控制线路。

• 对应回流焊、波峰焊。

• 符合欧盟RoHS。

• AEC-Q200相关数据已取得。

• ASTM B809-95标准的数据已取得。

用途：

• 汽车电子装置

• 工业设备

• 测量设备

※如需更高可靠性，备有RN73H系列。

特点：

・长边电极金属膜电阻器。

・对应高精度的阻值允许偏差±0.1％。

・对应高精度的电阻温度系数±10×10⁻⁶/K。

・电流噪声低。

・使用温度范围～155℃。额定环境温度：85℃。

・长期可靠性试验的ΔR%为±0.1%的高可靠性产品。

・在85℃下保证1,000h（ΔR%±0.1%）的耐久性。

・用特殊防护涂层提高耐湿性。

・适用于要求高可靠性的车载、医疗、工业设备。

・对应回流焊、波峰焊。

・符合欧盟RoHS。

・AEC-Q200相关数据已取得。

・ASTM B809-95标准的数据已取得。

用途：

・汽车电子装置（动力传动系统、车身控制）

・工业设备

・医疗设备

・测量设备

特点

• SHDR是欧盟RoHS对应品。

• 良好频率特性直到15GHz：反射系数-15dB以下（SHDR001，50Ω的代表值）。

• 安装是引线结合。

• 适用于高频电路的终端电阻器。

用途

• 高速大容量光通信的光存储体、微波集成电路、电压控制晶体振荡器等。

特点

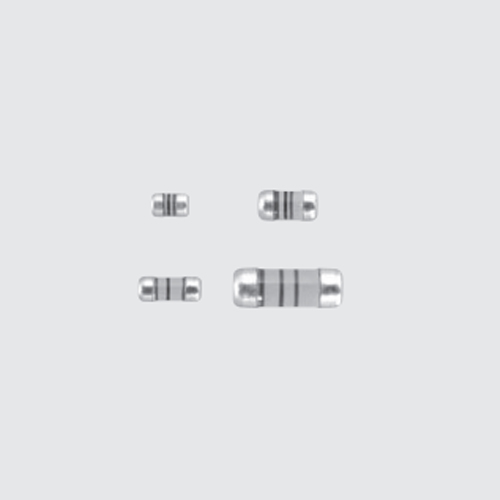

• 是表面安装的碳膜电阻器。

• 由于是圆筒形，没有安装时的方向性。

• 电极强度牢固。

• 防噪声特性优异。

• 对应回流焊、波峰焊、烙铁焊接。

• 端子为无铅品，对应欧盟RoHS。

特点

• 由于是圆筒形，所以没有安装时的方向性。

• 可以是高精度品（电阻值容许差±0.1％、T.C.R.±25×10-6/K）。

• 电极强度坚固。

• 抗噪声特性优异。

• 对应回流焊、波峰焊接、烙铁焊接。

• 端子为无铅品，对应欧盟RoHS。

• 对应（取得数据）AEC-Q200(RN41 2ES/3AS)

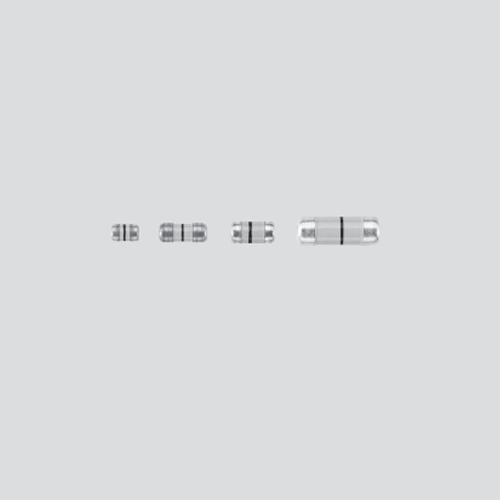

特点

• 外装设备（SMD）用跳线。

• 外形为圆筒形，在表面安装时无需考虑方向性。

• 容易形成Cross Pattern。

• 电极强度十分坚固。

• 适用于回流焊、波峰焊接和烙铁焊接。

• 对应欧盟RoHS。

• 对应（取得数据）AEC-Q200(CC12M/25)。

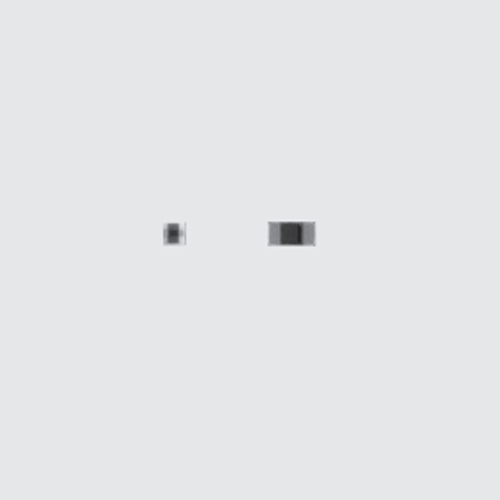

特点：

• 小型且高额定电流的跳线。

• 产品厚度为超低背型，适于对小型设备的使用。

• 对应回流焊。（不对应波峰焊。）

• AEC-Q200相关数据已取得。

• 符合欧盟RoHS。




用途：

• 手机、便携式信息终端、媒体播放器、电子计算机等。

特点：

• 采用液晶聚合物树脂保护的厚膜电阻器。

• 热循环性优异。

• 是阻燃性树脂（UL94 V-0）模压密封型。

• 对应最高使用温度180℃。

• 符合欧盟RoHS。电极、电阻膜层、玻璃中所含的铅玻璃不适用欧 、盟RoHS指令。

• AEC-Q200相关数据已取得。

用途：

• 车载用各种ECU、工业设备用各种电源等。

特点：　

• 包封阻燃性树脂。（UL94 V-0）

• 符合欧盟RoHS。

• 耐脉冲性优异，适合用作预充电电阻、缓冲电阻、阻尼电阻的表面贴装部件。

• AEC-Q200相关数据已取得。




用途：

• 汽车电子装置

• 工业设备

特点：

• 使用时作为电阻发挥功能，异常时迅速熔断防止破坏电路。

• 和RK73系列是同一形状。

• 是UL1412的安全标准认定品。（1J未认定）

• 对应回流焊、波峰焊。

• 端子无铅产品，符合欧盟RoHS。电极、电阻膜层、玻璃中所含

  的铅玻璃不适用欧盟RoHS指令。
