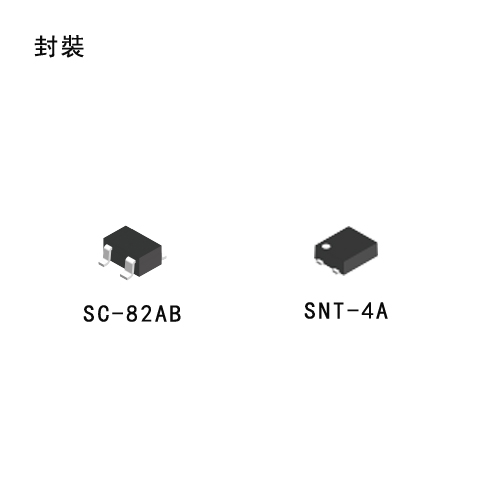

CMOS温度传感器IC S-58LM20A 系列

描述：

• S-58LM20A系列是对温度变化能取得线性输出电压的高精度温度传感器IC。

• 在芯片内集成了温度传感器、恒电流电路和运算放大器。

• 使用温度范围是−55 ~ +130℃，与传统的热敏电阻器等的温度传感器相比线性优越，可以广泛应用于各种温度控制电路中。

特点：

• 温度精度高±2.5℃（−55 ~ +130℃）

• 输出电压与温度变化呈线性关系

  −11.77 mV/℃ 典型值

  Ta = −30℃ : 2.205 V典型值

  Ta = +30℃ : 1.515 V典型值

  Ta = 100℃ : 0.303 V典型值

• 线性特性优异：±0.4 %典型值（−20 ~ +80℃）

• 可以在较大的电源电压范围下工作

  VDD = 2.4 ~ 5.5 V（−30 ~ +130℃）

  VDD = 2.7 ~ 5.5 V（−55 ~ +130℃）

• 消耗电流低

  4.5 μA典型值（+25℃）

  6.0 μA 最大值（−55 ~ +130℃）

• 内置运算放大器

• 以VSS为基准的输出电压

• 无铅产品

用途：

• 手机、无线设备等的高频电路特性的补正

• 石英振荡器振荡频率的补正

• LCD的对比度补正

• 放大器增益的补正

• 自动调焦电路的补正

• 电池管理方面的温度检测

• 充电电池、卤素灯等的过热保护

CMOS温度传感器IC S-8110C/8120C系列

描述：

• S-8110C/8120C系列是对温度变化能取得线性输出电压的高精度温度传感器IC。

• 在芯片内集成了温度传感器、恒电流电路和运算放大器。

• 使用范围为-40℃ ～ 100℃，与传统的热敏电阻器等的温度传感器相比线性优异、可以广泛应用于各种温度控制电路中。

特点：

• 温度精度高

  S-8110C系列±5.0 ℃（-30 ～ 100 ℃）

  S-8120C系列 ±2.5 ℃（-30 ～ 100 ℃）

• 输出电压与温度变化呈线性关系

  -8.20 mV/ ℃ 典型值　

  Ta=-30 ℃ : 1.951 V典型值

  Ta=30 ℃ : 1.474 V典型值

  Ta=100 ℃ : 0.882 V典型值

• 线性特性优异：±0.5 %典型值（-20 ～ 80 ℃）

• 可以在较大的电源电压范围下工作：Vdd=2.4～10.0 V

• 消耗电流低：4.5 μA典型值（25 ℃）

• 内置运算放大器

• 以VSS为基准的温度电压输出

• 无铅产品

用途：

• 手机、无线设备等的高频电路特性的补正

• 石英振动子振荡频率的补正

• LCD的对比度补正

• 放大器增益的补正

• 自动调焦电路的补正

• 电池管理方面的温度检测

• 充电电池、卤素灯等的过热保护

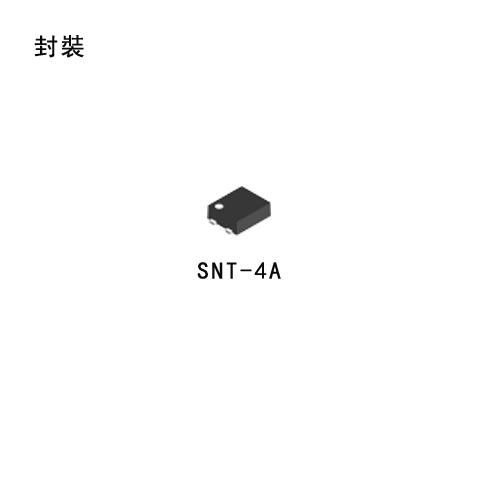

CMOS温度传感器IC S-8110C/8120C系列

描述：

• S-8110C/8120C系列是对温度变化能取得线性输出电压的高精度温度传感器IC。

• 在芯片内集成了温度传感器、恒电流电路和运算放大器。

• 使用范围为-40℃ ～ 100℃，与传统的热敏电阻器等的温度传感器相比线性优异、可以广泛应用于各种温度控制电路中。

特点：

• 温度精度高

  S-8110C系列±5.0 ℃（-30 ～ 100 ℃）

  S-8120C系列 ±2.5 ℃（-30 ～ 100 ℃）

• 输出电压与温度变化呈线性关系

  -8.20 mV/ ℃ 典型值　

  Ta=-30 ℃ : 1.951 V典型值

  Ta=30 ℃ : 1.474 V典型值

  Ta=100 ℃ : 0.882 V典型值

• 线性特性优异：±0.5 %典型值（-20 ～ 80 ℃）

• 可以在较大的电源电压范围下工作：Vdd=2.4～10.0 V

• 消耗电流低：4.5 μA典型值（25 ℃）

• 内置运算放大器

• 以VSS为基准的温度电压输出

• 无铅产品

用途：

• 手机、无线设备等的高频电路特性的补正

• 石英振动子振荡频率的补正

• LCD的对比度补正

• 放大器增益的补正

• 自动调焦电路的补正

• 电池管理方面的温度检测

• 充电电池、卤素灯等的过热保护

CMOS温度传感器IC S-5813A/14A 系列

描述：

• S-5813A/14A系列是对温度变化能取得线性输出电压的高精度温度传感器IC。

• 在芯片内集成了温度传感器、恒电流电路和运算放大器。

• 温度范围为 -40°C ~ +100°C，与传统的热敏电阻器等的温度传感器相比线性优异，可以广泛应用于各种温度控制电路中。

特点：

• 温度精度高

  S-5813A系列 : ±5.0 ℃（-30 ～ 100 ℃）

  S-5814A系列 : ±2.5 ℃（-30 ～ 100 ℃）

• 输出电压与温度变化呈线性关系

  −11.04 mV/ ℃ 典型值

  Ta=-30 ℃ : 2.582 V典型值

  Ta=+30 ℃ : 1.940 V典型值

  Ta=+100 ℃ : 1.145 V典型值

• 线性特性优异：±0.5 %典型值（-20 ～ 80 ℃）

• 可以在较大的电源电压范围下工作：Vdd=2.4～10.0 V（+25 ℃）

• 消耗电流低：4.0 μA典型值（+25 ℃）

• 内置运算放大器

• 以Vss为基准的输出电压

• 无铅

• Sn 100%

• 无卤素

用途：

• 手机、无线设备等的高频电路特性的补正

• 石英振荡器振荡频率的补正

• LCD的对比度补正

• 放大器增益的补正

• 自动调焦电路的补正

• 电池管理方面的温度检测

• 充电电池、卤素灯等的过热保护

CMOS温度传感器IC S-5813A/14A 系列

描述：

• S-5813A/14A系列是对温度变化能取得线性输出电压的高精度温度传感器IC。

• 在芯片内集成了温度传感器、恒电流电路和运算放大器。

• 温度范围为 -40°C ~ +100°C，与传统的热敏电阻器等的温度传感器相比线性优异，可以广泛应用于各种温度控制电路中。

• 特点：
  温度精度高

  S-5813A系列 : ±5.0 ℃（-30 ～ 100 ℃）

  S-5814A系列 : ±2.5 ℃（-30 ～ 100 ℃）

• 输出电压与温度变化呈线性关系

  −11.04 mV/ ℃ 典型值

  Ta=-30 ℃ : 2.582 V典型值

  Ta=+30 ℃ : 1.940 V典型值

  Ta=+100 ℃ : 1.145 V典型值

• 线性特性优异：±0.5 %典型值（-20 ～ 80 ℃）

• 可以在较大的电源电压范围下工作：Vdd=2.4～10.0 V（+25 ℃）

• 消耗电流低：4.0 μA典型值（+25 ℃）

• 内置运算放大器

• 以Vss为基准的输出电压

• 无铅

• Sn 100%

• 无卤素

用途：

• 手机、无线设备等的高频电路特性的补正

• 石英振荡器振荡频率的补正

• LCD的对比度补正

• 放大器增益的补正

• 自动调焦电路的补正

• 电池管理方面的温度检测

• 充电电池、卤素灯等的过热保护

2线 数字温度传感器 S-5851A系列

描述：

• S-5851A系列是2线串行输入输出的数字温度传感器。可不需外接部件，利用0.0625℃的分解能来测量温度。

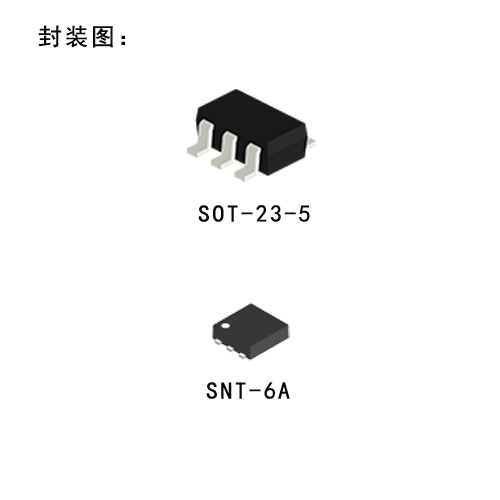

• 可适用于多种多样的应用电路，进行宽范围的温度测量。在同一芯片中集成了温度传感器、基准电压发生电路、ΔΣ型AD转换器和接口总线，且将它们收容在超小型的SNT-6A及SOT-23-6封装中。

特点：

• 低电压工作：VDD (最小值) = 2.7 V

• 低消耗电流

  45 μA 典型值 (＋25℃)

  1 μA 典型值 (＋25℃、休眠时)

• 高精度

  ±2.0℃ (最大值) －25℃ ~ ＋85℃

  ±3.0℃ (最大值) －40℃ ~ ＋125℃

• 温度分解能：0.0625℃

• 数字输出：2线串行接口

• 最大工作频率：400 kHz

• 内置低电源电压检测电路

• 无铅产品

用途：

• 电源温度监测器

• 电池温度监测器

• 空调系统

• 各种电子设备

带温度比较功能 高精度 数字温度传感器 S-5852A系列

描述：

• S-5852A系列是可在1.7 V ~ 3.6 V范围内工作的带温度比较功能高精度数字温度传感器。

• S-5852A系列采用I2C-bus的接口与外部连接，可在最大1.0 MHz的频率下工作。

• 通过使用可由I2C-bus设定的温度比较功能，输出温度检测信号。并能够通过使用可由I2C-bus设定的休眠模式，来减少消耗电流。

特点：

• 温度精度

  ±0.5°C(典型值)/±1.0°C(最大值) (Ta = 0°C~+65°C)

  ±0.5°C(典型值)/±1.0°C(最大值) (Ta = +75°C~+95°C)

• 温度分辨率：0.5°C, 0.25°C, 0.125°C, 0.0625°C(可由分辨率寄存器来选择)

• 温度采样率：7 次 / 秒 (最小值)

• 可选择滞后幅度：无滞后、1.5°C、3.0°C、6.0°C

• 消耗电流

  串行总线非动态时休眠模式: 0.3 μA (典型值), 3.0 μA (最大值)

  串行总线非动态时动态模式: 40 μA (典型值), 100 μA (最大值)

• 工作电压范围：1.7 V ~ 3.6 V

• 工作频率

  1.0 MHz (最大值) (Vdd = 2.2 V ~ 3.6 V)

  400 kHz (最大值) (Vdd = 1.7 V ~ 2.2 V)

• 温度比较功能：双阈值模式、单阈值模式、OFF (可由设定寄存器来选择)

• 噪声抑制：备有施密特触发器、带噪声滤波器输入端子 (SCL、SDA)

• 工作温度范围：Ta = −40°C ~ +125°C

• 无铅 (Sn 100%)、无卤素

用途：

• 固态硬盘

• 硬盘驱动器

• 笔记本电脑、平板电脑

• 冰箱

• 空调系统

PWM输出温度传感器IC S-5855A系列

描述：

• S-5855A 系列是采用CMOS 技术开发的低消耗电流、单线式PWM 输出温度传感器IC。它可随温度的变化而改变占空系数。

• 当超过所需温度时，占空系数从100%开始减少。占空系数可随着温度的上升直线下降。

• 输出方式有CMOS 输出和N 沟道开路漏极输出可选择。

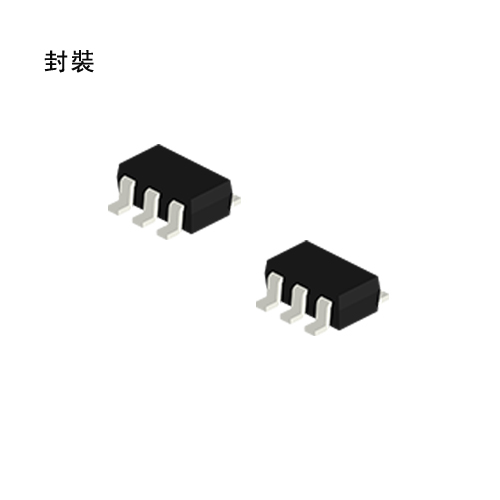

• 采用了SNT-4A 及SOT-23-5 小型封装，可进行高密度的安装。

特点：

• PWM 输出：单线式PWM 接口

• 温度精度：±3.0°C

• 占空系数开始产生变化的温度

  在+40°C ~ +80°C 的范围内,可以10°C 为进阶单位来进行选择

• 占空系数的温度灵敏度

  在-1 %/°C ~ -4 %/°C 的范围内,可以1 %/°C 为进阶单位来进行选择

• 低消耗电流：在Ta = +25°C 时,IDD = 50 μA (典型值)

• 低电源电压工作：1.65 V ~ 5.5 V

• 工作温度范围：-40°C ~ +125°C

• 无铅

• Sn 100%

• 无卤素

用途：

• LED 器械的温度补充

带闩锁功能的温度开关IC S-5840B 系列

描述：

• S-5840B 系列内置有温度精度为±2.5°C 的半导体温度传感器，是具有闩锁功能的用于温度检测的温度开关IC。当达到检测温度时输出会翻转，直到检测到电源电压下降为止，输出信号会保持闩锁的状态。

• 从低电源电压1.0 V 开始工作，由于是CMOS 构成因此消耗电流低(12μA 典型值)。并在同一芯片中集成了带有负温度系数的温度传感器、基准电压发生电路、比较器、电压检测电路和噪声保护电路等，且将它们收容在SOT-23-5 封装中。

• 使用温度范围是−40 ~ +100°C，温度控制的应用范围很广。

特点：

• 检测温度：+55 ~ +95°C､进阶单位为1°C 检测精度±2.5°C

• 广范围工作电压：VDD = 1.0 ~ 10.0 V

• 解除电压2.2 ~ 3.4 V､进阶单位为0.1 V

• 低消耗电流：12 μA 典型值(+25°C)

• 内置防止温度检测误工作电路

• 温度检测后以闩锁方式固定输出逻辑

• 可以选择动态“H”或者动态“L”的输出逻辑

• 可以选择CMOS 输出或者Nch 漏极开路输出

• 无铅产品

用途：

• 游戏机设备

• 各种电子设备

温度开关IC S-5844A系列

描述：

• S-5844A系列是以±2.5°C为温度精度进行温度检测的温度开关IC (恒温器IC)。

• 当达到检测温度时输出会反转，温度会降低到解除温度，从而使输出恢复为原始状态。

• 由于是CMOS构成，因此可从1.65 V的低电源电压开始工作，且消耗电流低 (0.18 μA (典型值))。

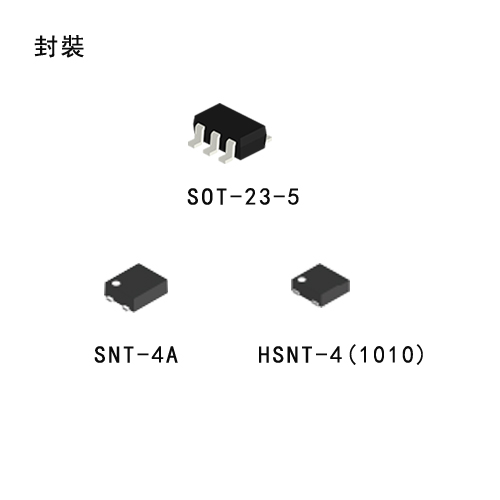

• 在同一芯片中集成了带有负温度系数的温度传感器、基准电压发生电路和比较器，且将它们收容在SOT-23-5、SNT-4A封装，以及超小型的HSNT-4 (1010) 封装中。

特点：

• 检测温度：+50°C ~ +100°C进阶单位为5°C;检测精度±2.5°C

• 低电压工作：1.65 V (最小值)

• 低消耗电流：0.18 μA 典型值 (Ta = +25°C)

• 滞后温度：可切换为5°C;10°C;15°C和20°C

• 可选择动态”H”或动态”L”的输出逻辑

• 可选择CMOS输出或N沟道开路漏极输出

• 无铅

• Sn 100%

• 无卤素

用途：

• 风机控制

• 空调系统

• 手机

• 游戏机

• 各种电子设备

温度开关IC S-5841 系列

描述：

• S-5841系列是内置有温度精度为±2.5℃的半导体温度传感器的、用于温度检测的温度开关IC。当达到检测温度时输出会反转，温度会降低到解除温度，从而使输出恢复为原始状态。

• 由于是CMOS构成，因此可从2.2 V的低电源电压开始工作，且消耗电流低(10 μA典型值)。

• 在同一芯片中集成了带有负温度系数的温度传感器、基准电压发生电路和比较器，且将它们收容在超小型的SNT-6A以及SOT-23-5封装中。

特点：

• 检测温度：+40 ~ +100℃､ 进阶单位为1℃ 检测精度 ±2.5℃

• 低电压工作

  VDD (最小值) = 2.2 V (检测温度 = +55 ~ +100°C)

  VDD (最小值) = 2.6 V (检测温度 = +40 ~ +54°C)

• 低消耗电流：10 μA典型值 (Ta = 25℃)

• 滞后温度可切换为0℃、2℃、4℃和10℃

• 可选择动态“H”或动态“L”的输出逻辑

• 可选择CMOS输出或N沟道开路漏极输出

• 无铅产品

用途：

• 风机控制

• 空调系统

• 各种电子设备

温度开关IC S-5843A 系列

描述：

• S-5843A系列是以±2.5℃为温度精度进行温度检测的温度开关IC。当达到检测温度时输出会反转，温度会降低到解除温度，从而使输出恢复为原始状态。

• 由于是CMOS构成，因此可从1.65 V的低电源电压开始工作，且消耗电流低(4.5 μA典型值)。

• 在同一芯片中集成了带有负温度系数的温度传感器、基准电压发生电路和比较器，且将它们收容在超小型的SNT-6A以及SOT-23-5封装中。

特点：

• 检测温度：+40℃ ~ +120℃、进阶单位为+1℃、检测精度 ±2.5℃

• 低电压工作：VDD (最小值) = 1.65 V

• 低消耗电流：4.5 μA 典型值 (Ta = +25℃)

• 滞后温度：可切换为2℃、4℃、10℃和20℃

• 可选择动态“H”或动态“L”的输出逻辑

• 可选择CMOS输出或N沟道开路漏极输出

• 备有防止误检测工作、误解除工作的功能

• 无铅产品

用途：

• 风机控制

• 空调系统

• 手机

• 游戏机

• 各种电子设备

双阈值温度开关IC S-5842A系列

描述：

• S-5842A 系列是检测两点的温度的双阈值温度开关IC。

• 从电源电压2.5 V 开始工作，消耗电流低至10 μA 典型值。

• 在同一芯片中集成了负温度系数的温度传感器、基准电压发生电路和比较器，且将它们收容在SNT-6A 及SOT-23-6 小型封装中。

特点：

• 检测温度范围：－10℃ ~ ＋110℃、进阶单位为＋1℃

• 检测温度精度：±2.5℃ (仅为单方的检测温度)

• 低电压工作

  VDD (最小值) = 2.5 V (检测温度 = ＋20℃ ~ ＋110℃)

  VDD (最小值) = 2.7 V (检测温度 = 0℃ ~ ＋110℃)

  VDD (最小值) = 2.8 V (检测温度 = －10℃ ~ ＋110℃)

• 低消耗电流：10 μA 典型值 (＋25℃)

• 工作温度范围：－40℃ ~ ＋125℃

• 可选择输出类型、输出逻辑和输出方式

• 无铅产品

用途：

• 风机控制

• 空调系统

• 各种电子设备
