电感器的种类与特点

电感器种类繁多，有的用功能来称呼，例如“轭流线圈”、“点火线圈”等，有的像“片式电感器”一样，用形状来表示。一个电感器根据用途的不同，会有许多个名称，容易造成混乱。
下面就从不同的切入点来介绍电感器。

• 根据绕线结构分类

• 绕线电感器

                                                          说起线圈，大家最熟悉的估计要数弹簧型电感器

                                                                    照片-1　弹簧型电感器

这种电感器基本上是将带绝缘膜的铜线也就是磁线，卷成像弹簧一样的螺旋状，也有缠在塑料线轴上的类型和直接缠在成型的铁氧体铁芯上的类型。（图7）

图-8　矩形磁线的效果

为满足小型化、薄型化的需求，此类电感器涌现出了许多种绕线结构。其中不乏使用矩形磁线而非圆形的类型。（图8）如此一来，就消除了绕线部分的间隙。圈数相同时，铜线的截面积增大，直流电阻则会缩小，铜损也会减少。由此可以制作出高效率的电感器。

出于相同的理由，使用铜板代替磁线的类型也早已投入实用。

• 叠层电感器
  相比能量效率，高频电路用电感器更重视小型化和高频特性，如今已经出现了抛弃“缠绕”思路，而在薄片和基板上印刷导体金属的电感器。
  在由铁氧体和陶瓷材料延展成薄片状的生片上，印刷几分之一圈的电感器。重叠多层即为电感器。随着生片的薄层化、微细印刷技术、使用导通孔连接层间的技术的进步，制作小型、高电感的电感器成为了可能。（图9）


图-9　叠层电感器

• 薄膜电感器
  与通过丝网印刷方式印刷绕线的叠层电感器相对应，使用溅射和蒸镀技术，通过比印刷更薄的金属膜，来形成线圈图案的电感器，叫作薄膜电感器。通过运用半导体制造技术，提供小型、高精度的电感器。（图10）

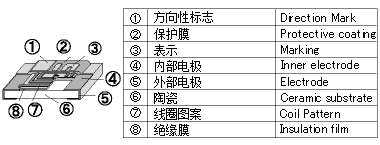

图-10　薄膜电感器

• 根据贴装形态分类

有用于流体贴装的引线型电感器和表面贴装型（片式电感器）。

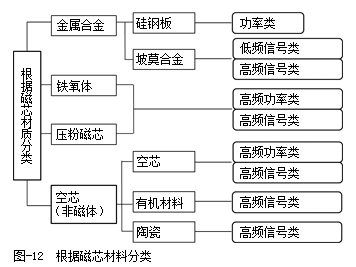

• 根据磁芯材质分类

• 硅钢板

  擅长在低频带使用的材料，在商用频带（50/60Hz）大量用于电源变压器、轭流线圈等。在铁中添加百分之几的硅，可以提高磁导率，还能降低老化程度。以此为材料进行冷轧，制成厚度为0.05～0.5mm左右的板状，再冲压成E型I型，将几十张重叠在一起使用。

  为防止涡流造成的损耗，铁芯表面要一一绝缘。频率越高，使用的钢板要越薄。

• 坡莫合金

  在铁中添加镍制成的高磁导率材料叫作坡莫合金。通过调整镍的含量，初始磁导率和饱和磁通量密度会发生变化，因而适用于低频信号用变压器、轭流线圈等。

• 压粉磁芯

  由以钼为主要成分的细颗粒粉末压制而成，磁阻高于硅钢板，因此可以缩小涡流造成的损耗。适用于电源线滤波器、开关电源的高频平滑线圈等。

• 铁氧体磁芯

  应用广泛的高频率用高磁导率材料。主要成分氧化铁（Fe2O2）与锰、镁、镍、锌等的金属化合物混合，经高温烧结制成。代表性铁氧体有Mn-Zn类、Ni-Zn类等。

• 空芯

  不使用磁体作为芯材的电感器叫作空芯电感器。芯材中空（空气），以及芯材使用氧化铝等非磁体材料的绕线电感器、堆叠非磁性材料片材的叠层电感器、使用非磁性材料基板的薄膜电感器等，都属于空芯电感器。之所以叫作空芯电感器，是因为没有一般所说的磁体铁芯（＝空）。
