电阻器的分类
电阻器可以根据功能、形状、电阻体材质和用途的组合，划分成许多种类型。

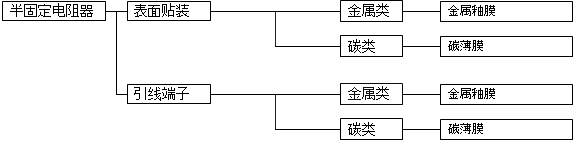

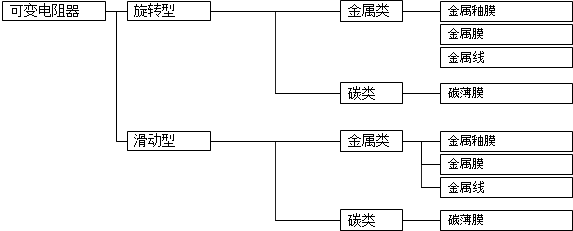

按功能分类，有嵌入电路中使用的固定电阻器、用于微调电路的半固定电阻器、像收音机音量旋钮一样改变电阻值的可变电阻器等。

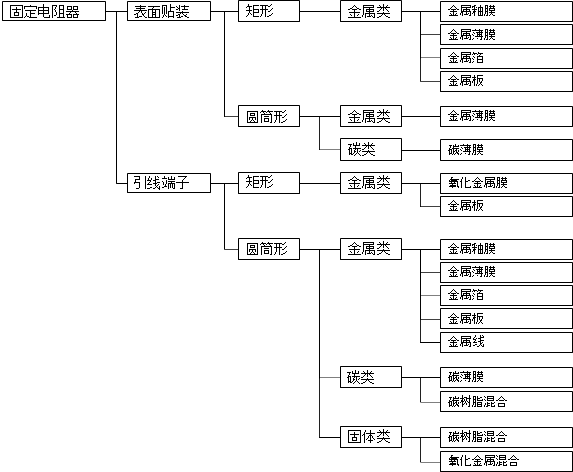

按固定电阻器的形状分类，有带引线的引线型和不带引线的表面贴装型。表面贴装型又可分为矩形和圆筒形。除此之外，按密封材质分类，还有树脂模压型、陶瓷外壳型等。
按电阻体材质分类，有碳膜、以镍铬合金为主体的金属膜、氧化金属膜、氧化金属与玻璃相结合的金属釉等皮膜型，以及使用金属板、金属线、金属箔的类型和使用氧化金属陶瓷的固体型等。
按其用途，则有电阻值允许偏差和温度特性精度高的类型、耐高电压和浪涌性强的类型、电阻值随温度变化的类型、带保险丝功能的类型等。使用电阻器时，必须根据目的，在这些组合中进行选择。
固定电阻器的特点
片式固定电阻器
端子实施了焊接、键合或二者兼顾所需的处理，没有端子线（引线）的电阻器。
按照形状可分为矩形和圆筒形。根据电阻体的不同材料分类，大致有以下5种。
矩形——①金属釉膜型 ②金属膜型 ③金属板型
圆筒形——③碳膜型 ④金属膜型
其中，金属釉膜型凭借成本、小型化、贴装作业效率的优势，占据了大半市场，据统计，金属釉膜型占到了片式固定电阻器的9成以上。其小型化趋势明显，矩形类型中，1005规格(1.0mm×0.5mm)和0603规格(0.6mm×0.3mm)的应用正在增加，在以手机、智能手机为中心的移动通信领域，0402规格(0.4mm×0.2mm)的采用也有所扩大。
矩形片式固定电阻器
大致可分为厚膜型的金属釉膜和薄膜型的金属膜，量产中心为厚膜型。厚膜型的安装性、耐环境性优异，薄膜型则具有电阻值允许偏差小、电阻温度系数小、电流噪声小等特点。特别是电阻温度系数，与厚膜型约为10×10-6/K相比，薄膜型仅为10×10-6/K左右，电阻值非常小，而且稳定。矩形片式电阻器有0402、0603、1005、1608、2012、3216等规格，特别是0603规格，以移动通信设备为中心，正在飞速增长。1005、1608规格主要应用于消费设备，1608、2012规格则实现了从消费设备到工业设备、车载设备的广泛运用。功率型有3216、3225、5025、6331等规格。圆筒形片式固定电阻器
通称为MELF的片式电阻器，去掉一般的轴向引线电阻器的引线，两端的电极安装了电镀金属的电极帽。该产品的特点包括：外观呈圆筒形而且使用金属帽，因此不分正反；电极强度、机械强度优异；结构尺寸精度高；产品进给、安装精度高等。而且，金属膜型还具有电阻值精度、温度系数、电流噪声可以达到高水平的特点。
网络电阻器
在一张绝缘基板上集成、整合多个电阻元件，将其作为一个电子部件的电阻电路网络，各个元件根据需要相互连接。由具备2个电极的电阻简单连接而成的叫作阵列，形成电路网络的叫作网络。
主要用于数字电路的上拉、下拉电阻。
根据形状可以分为SIP(Single Inline Package)形、DIP(Dual Inline Package)形、扁平封装形、贴片载体形。
过去，在以碳膜电阻器为主的时期，为对应高密度贴装，SIP型的产量急剧增加，但随着贴装技术更换为表面贴装，片式网络电阻器逐渐兴起，与SOP(Small Outline Package)形一同成为了当今的主流。
片式网络电阻器满足了高密度贴装单个片式电阻器的需求，在网络电阻器中产量增长最快。需求以2联、4联为中心，3216规格主要应用于工业设备领域，1608规格应用于各类电子设备，1005、0603规格则应用于手机、电脑、数码相机、数码摄像机等。碳膜固定电阻器
使用碳膜作为电阻元件的固定电阻器，作为最普遍的电阻器，很早便为人们所熟知。按照功率分类，以1/4W产品和1/2W产品居多，1/4W的3.2mm×φ1.9mm规格、1/2W的6.3mm×φ2.85mm规格等小型产品目前占据主流，具备优异的耐脉冲性等。作为通用产品，应用范围广泛。金属膜固定电阻器
使用金属膜作为电阻元件的固定电阻器，电阻值允许偏差、电阻温度系数和老化程度小，精度高而且稳定性优异。还具有电流噪声小的特点。主要用途除通信、测量设备等工业设备外，还包括计算机及其外围设备、AV设备机器等处理微弱信号的电路等。氧化金属膜固定电阻器
使用氧化金属膜作为电阻元件的固定电阻器，小型（单位额定功率的体积在电阻器中最小）且耐热性优异。具有能够以低成本制造出电阻温度系数小于功率型金属膜电阻器的产品等特点。是主要应用于电源电路等用途的通用功率型电阻器。绕线固定电阻器
使用金属电阻线作为电阻元件的固定电阻器，耐脉冲性、耐热性尤其出色。而且具有电阻温度系数小、电流噪声小等特点。但也存在不易取得高电阻值、绕线结构不适合高频电路等缺点。
主要用作电源电路的冲击电流限制电阻器。另外，低电阻值产品也用于电流检测等用途。
